Vierlamps tweekringsontvanger voor wisselstroom

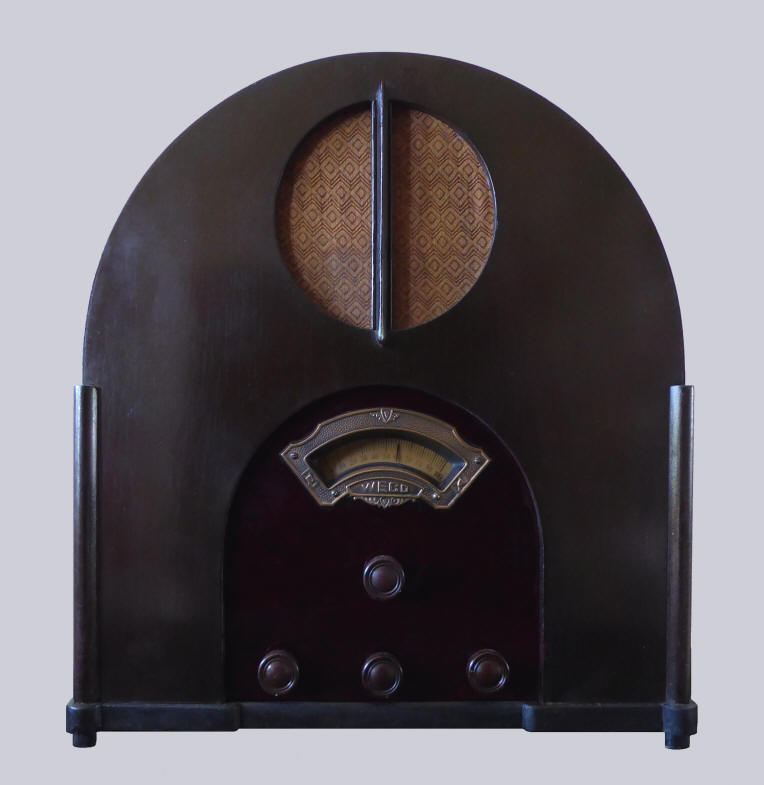

In donkerbruin houten kast met zijpaneeltjes en met een rood/paars arbolieten front en bovenzijde, bruine bakelieten knoppen en een messing sierrand om de golflengteschaal. Aan de onderzijde van de kast is een zwarte houten bodemplaat aangebracht. Voor de luidsprekeropening zit een verticaal houten spijltje.
De knoppen van links naar rechts: golflengteschakelaar, terugkoppeling, met daarboven de afstemknop, aan/uit/ volume. Aan de achterzijde is een knop voor de bediening van een zeefkring aangebracht. Aansluitingen aan de achterzijde: twee antennebussen (aparte ingangen voor de lange of korte antenne), een aardbus en een pick-up aansluiting.
Het toestel komt uit BelgiŽ en is daar waarschijnlijk ook gemaakt. Het heeft een "Licence SBR/SEM" plaatje en is uitgerust met Amerikaanse buizen. Waarschijnlijk is dit type daar in 1932 op de markt gekomen. Op ťťn van de condensatorblokken is de datum 15/4/32 aangebracht.
In Nederland werd een gelijkaardig toestel, een voorloper van de Melodie, met de naam Duo 312, geÔntroduceerd op de Voorjaarsbeurs, die van 10 tot en met 19 maart 1931 werd gehouden. Deze ontvanger heeft een chassis dat ook los werd verkocht als type 311 (zie advertentie hieronder).
In 1932 is in Nederland ook een toestel met de naam Melodie uitgebracht. Op afbeeldingen in advertenties heeft dit toestel dezelfde vorm maar de kast is geheel van hout, er is geen gebruik gemaakt van arboliet en ook de houten zijpaneeltjes ontbreken. De voorzijde is vlak en het luidsprekerornament heeft de vorm van twee in het midden verbonden halve cirkels. (Zie advertenties van een Nederlands en een Belgisch toestel hieronder).
De oorspronkelijke prijs voor de in Nederland uitgebrachte Duo 312 was f 175,-; De Melodie kostte hier f 132,50. De Melodie werd in BelgiŽ voor Fr 1950,-verkocht. De licentiekosten waren 60 Fr. De gelijkstroomversie, de Weco Melodie 5008, kostte Fr 2100,- en de licentiekosten bedroegen 80 Fr.
Gegevens Buizen
Serienummer: 2025, licentie 10509143, chassis 433
Afmetingen (h◊b◊d): 42 ◊ 40 ◊ 19 cm
Bouwjaar: 1932
Aangeschaft in: 2014
Voltage: 220 V


Klik op een buis voor meer informatie

Schema

Wat werd er in 1932 uitgezonden?



Luister naar "Betty Boop", door het orkest van Phil Spitalny, opgenomen in 1932

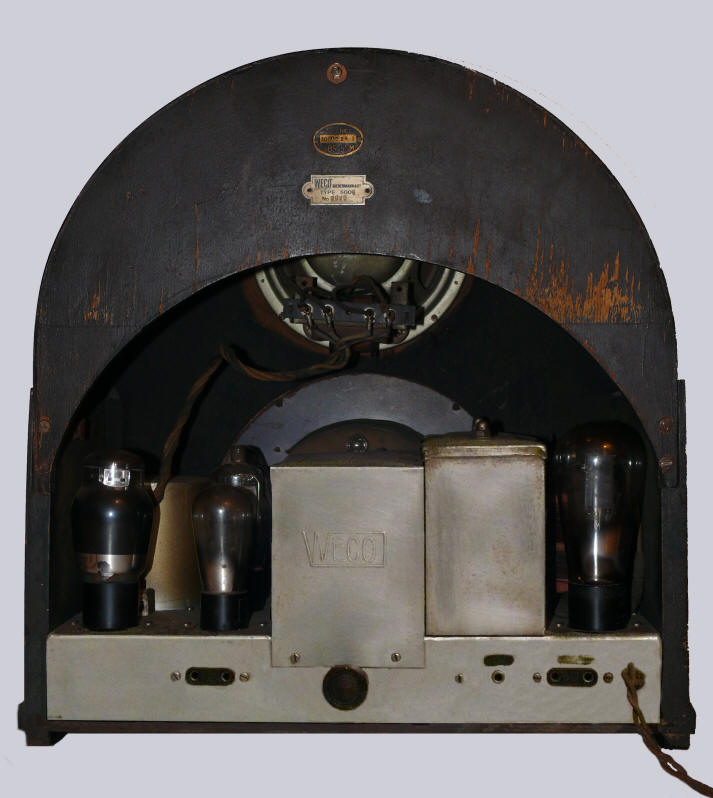

Achteraanzicht

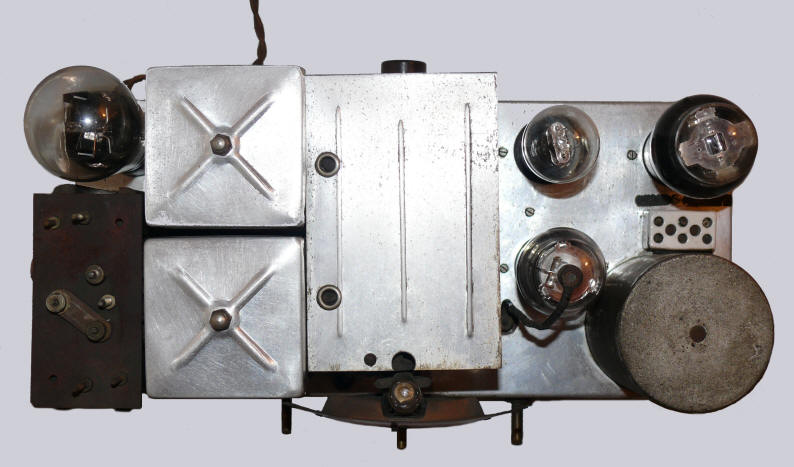

Chassis bovenaanzicht

Advertentie voor de Weco Melodie in het Nieuwsblad van het Noorden, 19 november 1932.
Advertentie voor de gelijkstroomversie van de Weco Melodie in het Belgische blad "Radio", december 1932.

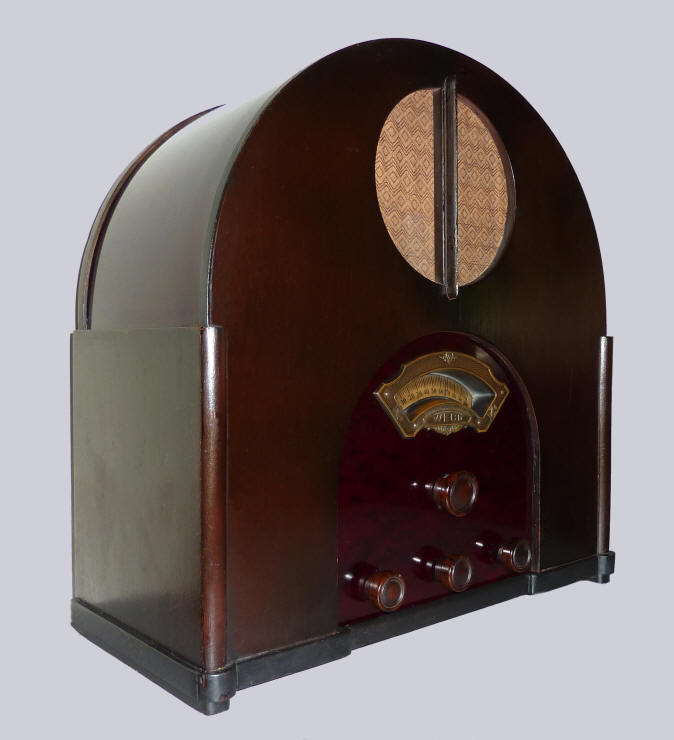

Zijaanzicht van het toestel

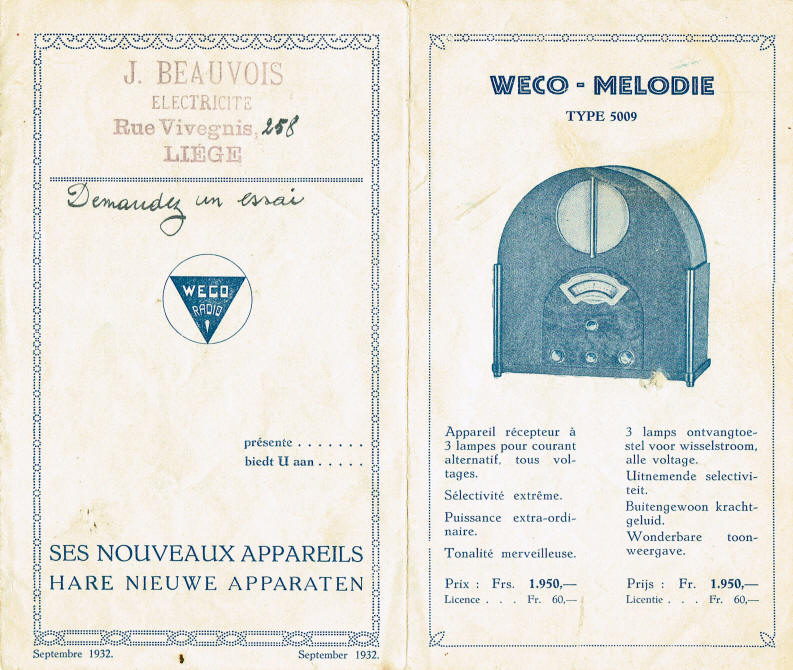

Brochure met Weco producten uit september 1932
Ten onrechte wordt gesproken over 3 buizen, verderop in de folder worden de vier buizen correct genoemd.
Licentie- en typeplaatje
Advertentie in het blad "Radio" van oktober 1932 Advertentie in Radio Expres, 18 december 1931
(met dank aan Gidi Verheijen voor een deel van het illustratiemateriaal)
