Tweelamps batterijontvanger

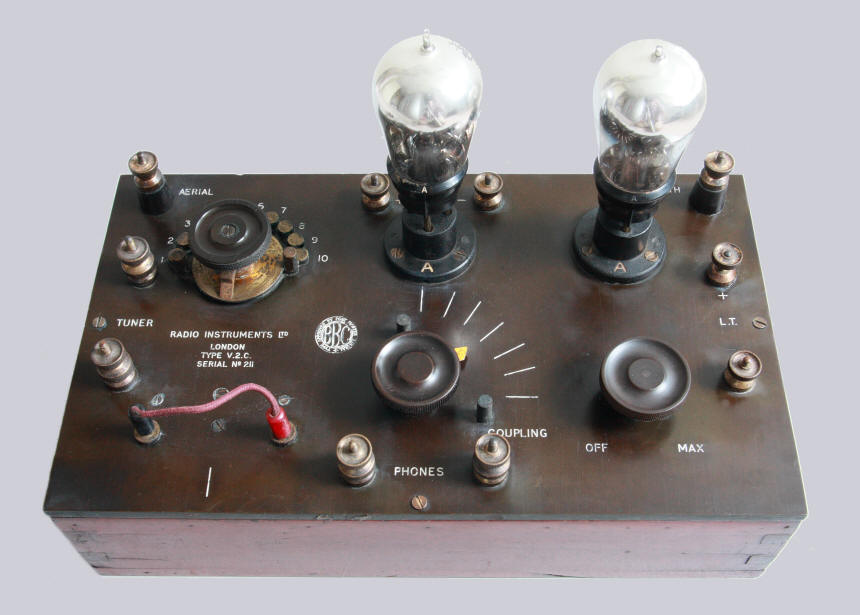

In mahoniehouten kastje met ebonieten frontplaat en knoppen. De radio heeft een aparte afstemunit (tuner) nodig, die aan de linkerzijde kan worden aangesloten. (b.v. deze Murdock Tuning Condenser)
Verdere aansluitpunten: bovenin links: antenne. Bovenzijde, midden: HT + en -, bovenzijde rechts: aarde, rechts: LT + en -. Aan de onderzijde van het front kan een koptelefoon worden aangesloten.
Met de knop linksboven kan een aftakking van de antennespoel worden gekozen. De middelste knop regelt de terugkoppeling en rechts zit een reostaat, waarmee de gloeispanning kan worden ingesteld.
De ontvanger heeft een detector en een HF buis, de schakeling lijkt bedoeld te zijn voor dull-emitters.
Gegevens Buizen
Serienummer: 211
Afmetingen (hbd): 8 32 x 18,5  cm
Gemaakt in: 1923
Aangeschaft in: 2012

Klik op een buis voor meer informatie

Schema

Wat werd er in 1923 uitgezonden?



Luister naar "China Boy, Go Sleep" door het Engelse orkest van Bert Ambrose, opgenomen op 3 april 1923.

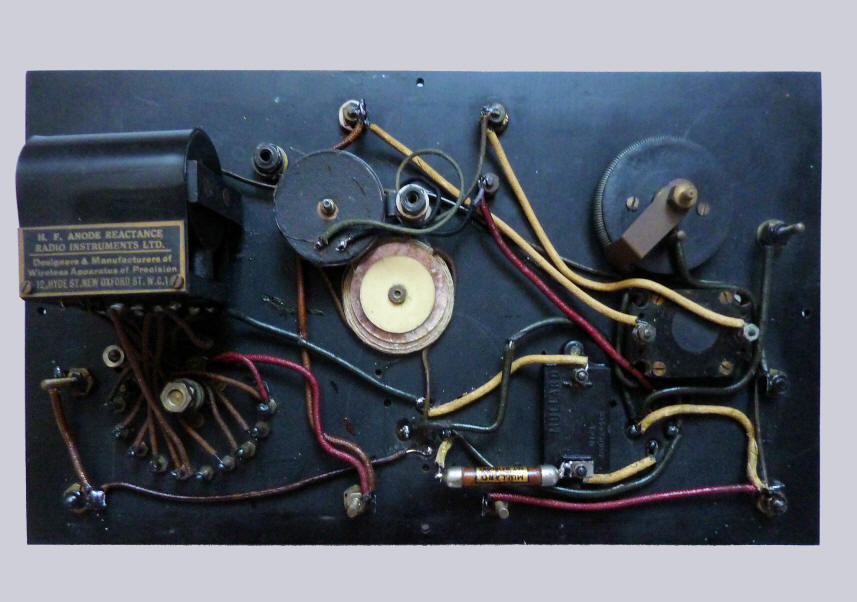

Binnenzijde
