Superheterodyne ontvanger

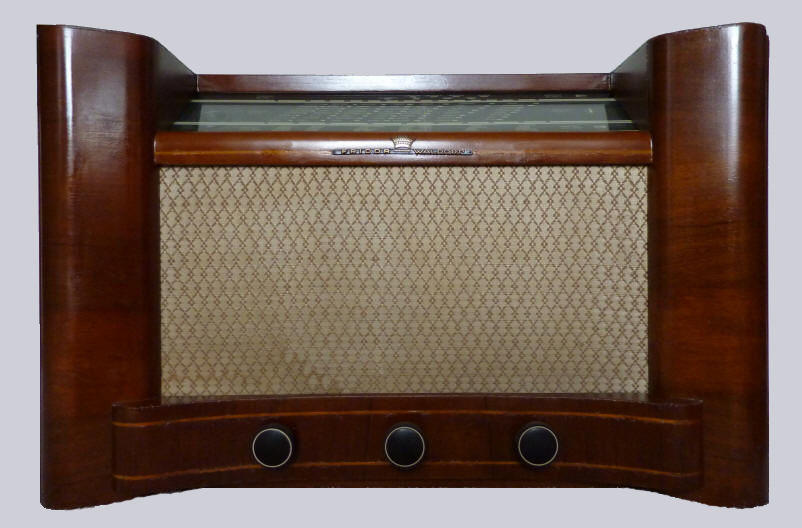

Ondiepe, gefineerd gepolitoerde notenhouten kast met lichte biezen. De glazen stationsschaal is royaal uitgevoerd en wordt aan de zijkanten door twee schaallampjes verlicht. De aanwijzer is van doorzichtige kunststof. Ontvangstbereik: korte golf (16-50 meter), middengolf (200-550 meter) en lange golf (800-2000 meter).
De knoppen van links naar rechts: toonregeling door middel van tegenkoppeling in drie stappen voor radio-ontvangst en in twee stappen voor grammofoonweergave, netschakelaar/volume, afstemming. In de rechter zijkant zit een golflengteschakelaar. Aan de achterzijde zitten aansluitingen voor een extra luidspreker, een grammofoon, antenne en aarde.
Het toestel werd in 2014 geschonken aan Alex van Maurik.
Gegevens Buizen
Serienummer: 72608
Afmetingen  (bhd): 62 38,5 25 cm
Bouwjaar: 1949
Aangeschaft in: 2010
Geschonken in: 2018
Voltages: 110, 125, 145, 200, 220, 245 V~



Klik op een buis voor meer informatie

Schema





Wat werd er in 1949 uitgezonden?



Luister naar "I'll dance at your wedding" door het AVRO-dansorkest "The Skymasters" o.l.v. Pi Scheffer, opgenomen in 1949.

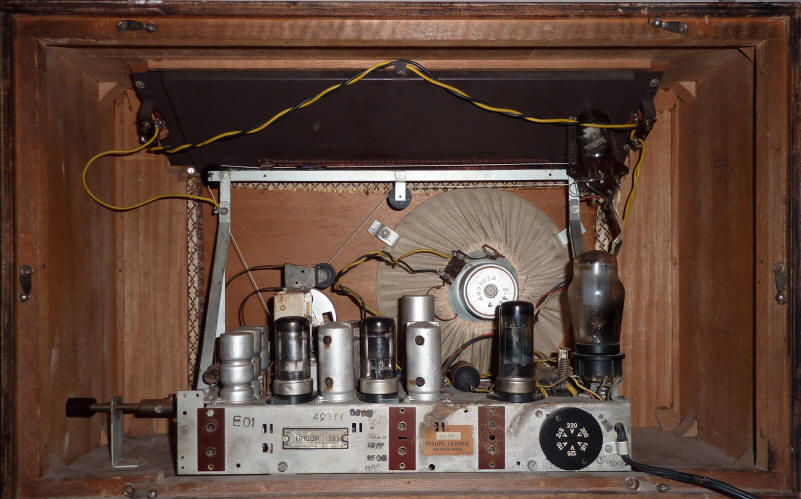

Achterzijde
Het bij Philips gemaakte chassis (vrijwel gelijk aan dat van een Zweedse BS491A) is uitgevoerd met slechts 4 buizen, de "four-tube" schakeling uit 1941. De uitgangstransformator was vervangen door de (verkeerde) Philips vervangingstrafo 918/06. Deze vervangingstrafo is inmiddels vervangen door een vrijwel authentieke uitgangstransformator. Ook de volumepotmeter/netschakelaar bleek te zijn vervangen. Ook deze is vervangen door een origineler exemplaar.
