Superheterodyne ontvanger

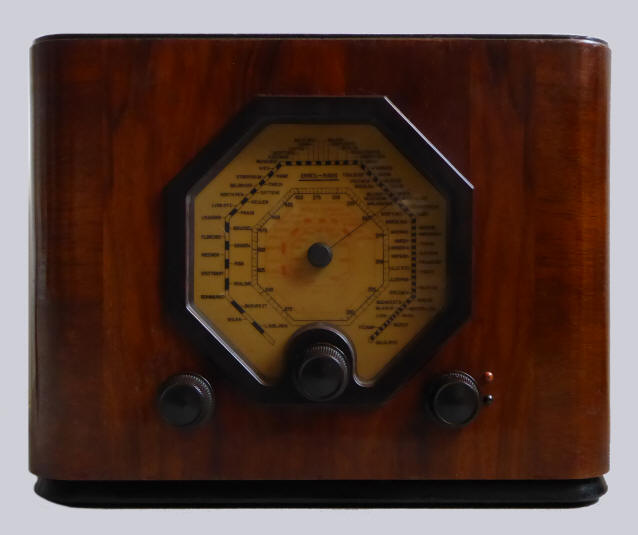

In houten kast, notenhout gefineerd. Bruine bakelieten rand rond de zenderschaal en bruine bakelieten knoppen. De zenderschaal is bedrukt met stationsnamen in tweekleurendruk (zwart: middengolf (200-575 meter), rood: lange golf (900-2000 meter)). De radio heeft automatische volumeregeling en toonregeling. De middenfrequentie is 108 kHz en de gevoeligheid op de middengolf is 5μV, erg gevoelig voor een dergelijk toestel. De ontvanger kon worden gebruikt met de elektrodynamische luidspreker Erres 522. Het ontwerp is van Otto van Tussenbroek. De radio werd gepresenteerd op de Najaarsbeurs, die in september 1935 werd gehouden. Hieronder een bericht in de Limburger Koerier van 11 september 1935.

Aan de achterzijde kunnen, behalve de antenne en de aarde, een extra luidspreker en een grammofoon worden aangesloten.
Het ondoorzichtig geworden celluloid venster voor de golflengteschaal is vervangen.
De radio is technisch gelijk aan de KY146.
De oorspronkelijke prijs was f 125,-. De uitvoering voor wissel- en gelijkstroom was de KY152, die werd verkocht voor f 137,50.
Meer informatie in het reparatieverslag.
Gegevens Buizen
Serienummer: 1149
Seriegrootte: ± 200
Afmetingen (b x h x d): 35 × 26,8 × 23 cm
Bouwjaar: 1935
Aangeschaft in: 2016


Klik op een buis voor meer informatie

Schema

Wat werd in 1935 uitgezonden?


Luister naar "Twee oogen zoo blauw" gezongen door Willy Derby, opgenomen in 1935

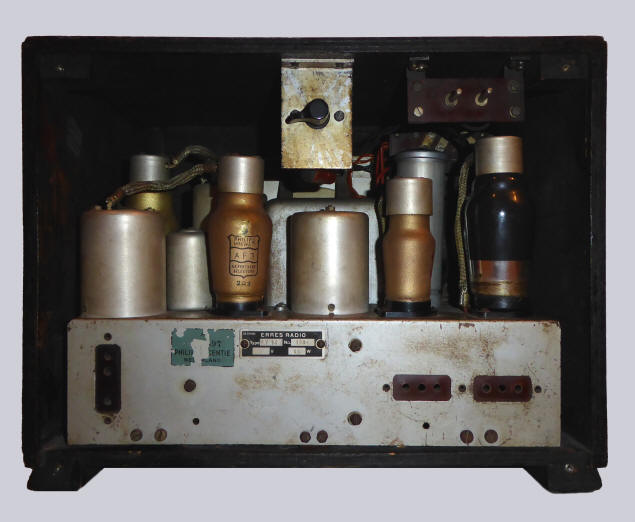

Achterzijde met weggenomen achterwand

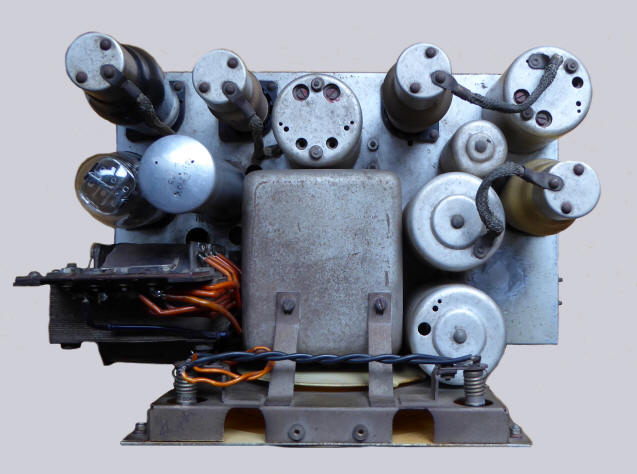

Bovenaanzicht van het chassis
De radio was oorspronkelijk uitgerust met een gestapelde elco, 2 x 8 uF

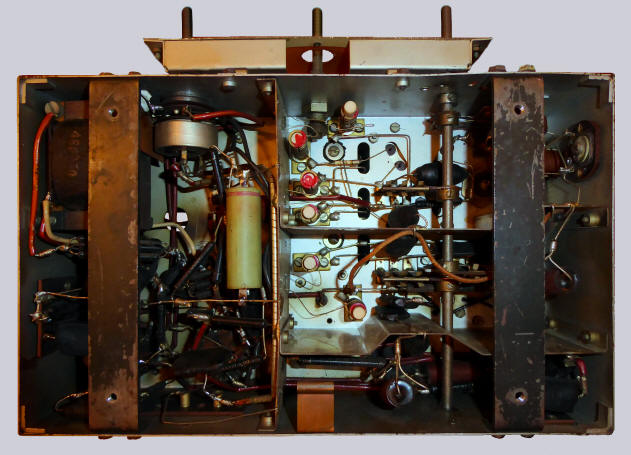

Onderzijde chassis
De gecombineerde volumepotmeter en aan/uitschakelaar (hier nog een nieuwer exemplaar) is inmiddels vervangen door een originele potmeter. Een paar verlopen condensatoren zijn onzichtbaar vervangen.

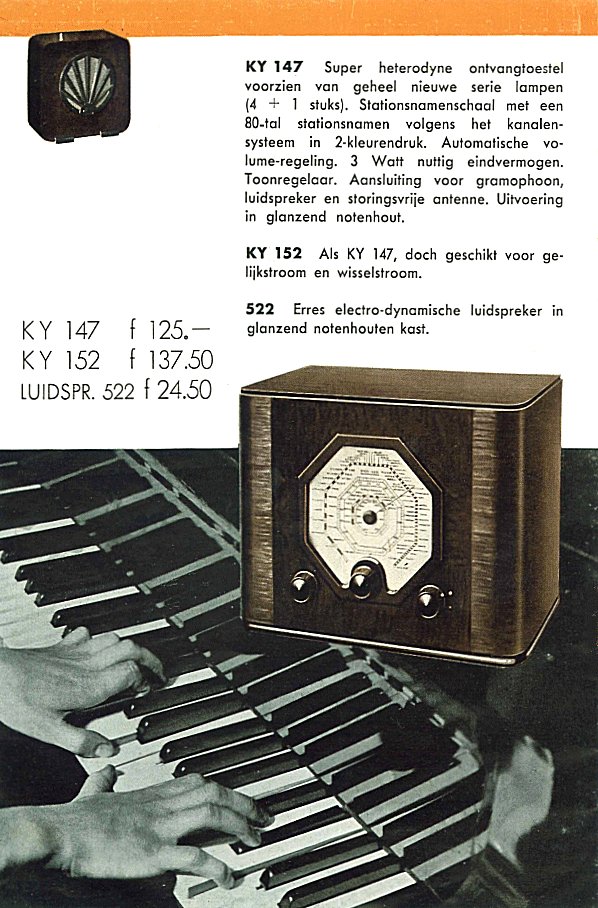

     Foto van de KY147 uit een Erres folder
