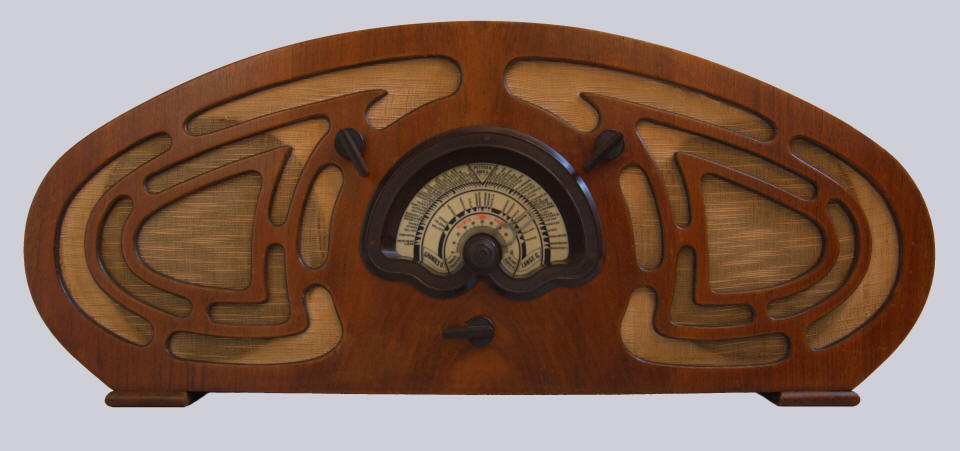

Langwerpig model uitgevoerd in Art Deco stijl
in notenhout
gepolitoerde kast voorzien van uitgezaagde ornamenten,
bakelieten knoppen en bakelieten rand rond de
celluloid golflengteschaal.
Metalen aanwijzer. Een deel van de schaal wordt per ingeschakelde golflengte
door gekleurde lampjes
verlicht.
De knoppen
van links naar rechts: aan/uit/toonregeling, volumeregeling, golflengteschakelaar.
De middelste knop is de afstemknop.
De radio is uitgerust met twee bekrachtigde luidsprekers;
een met de spoel in serie, de andere spoel
staat parallel. De diameter van de luidsprekers is 22 cm.
Aan de
achterzijde zitten de antenne- en aardebus en
een grammofoonaansluiting.
Ontvangt op de korte golf
(30-80 meter), de
middengolf (180-600 meter) en de lange golf (800-2000 meter). De
middenfrequentie is 110 kHz. De meeste spoelen
zitten in twee trommels die meedraaien met de
golflengteschakelaar; alleen de
twee middenfrequent-spoelen bevinden zich onder deze
trommels.
Voor Bfr 360 kon een sierlijk bijpassend tafeltje van
gebogen ("gebombeerd") hout worden geleverd. Het is hiernaast
te zien op een
afbeelding uit een folder. De tafeltjes voor het hier
afgebeelde kleinere model kostten Bfr 350.
David Roussel
heeft deze tafeltjes nauwgezet nagemaakt, een
arbeidsintensief en complex proces, waarvoor
speciale mallen moesten worden gemaakt. Ik
beschik nu over zo'n tafeltje.
Het lijkt erop
dat de typenummers van Rubis toestellen per
seizoensjaar werden toegekend. Het eerste cijfer
geeft het jaar aan; het tweede cijfer is een
volgnummer. Zo komen de types 53, 55 en 56 uit
1935 en de eerste modellen van de hier
gepresenteerde radio verschijnen - voor zover
tot nu toe bekend - voor het eerst eind 1935
(voor seizoen 1936) als de types 60, 62 en 63.
Licentieplaatje en serienummer

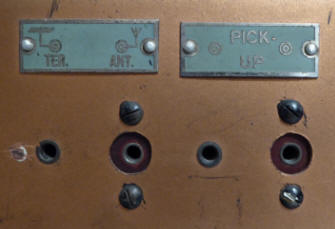

Aansluitingen
voor aarde, antenne en
grammofoon

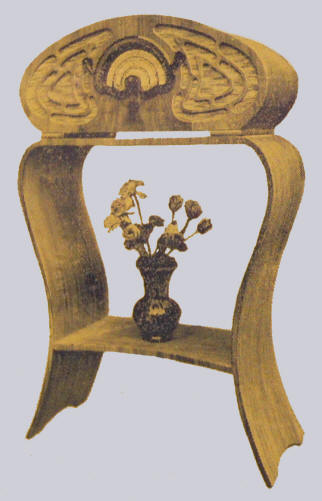

Het kleine type
(60 of 70) op een bijpassend
tafeltje
De verschillen tussen deze toestellen
worden hieronder beschreven aan de hand van de latere
modellen 70, 72 en 73 uit 1937.
Er bestaan twee hoofdtypes van deze
ontvanger, een groot model en een wat kleiner model.
Het kleine model is type 70, met een
breedte van 60 cm, 5 buizen en twee 16 cm
luidsprekers. De grote modellen zijn type 72 en 73.
Beide modellen hebben een breedte van 80 cm en
luidsprekers van 22 cm doorsnede. Type 72 heeft 5
buizen, type 73 heeft 6 buizen. Daarnaast waren er in
1937 nog de 72AP met raamantenne en de 72CAP, de
gelijkstroomversie van de 72AP.
De
oorspronkelijke prijs van model 72 was Bfr
2600,- (informatie uit een folder voor
het seizoen 1937).
Luister naar "52nd
Street",
door Fud Candrix et son Orchestre.
Bass: Camille Marchand, Clarinet: Bobby
Naret, Jo Magis, Drums: Armant "Art" Dralandts, Guitar:
Reggie Denys, Piano: Raymond "Coco" Colignon, Saxophone
[Alto]: Bobby Naret, Jo Magis, Trombone: Nick Frérar,
Trumpet: Georges Clais, Roger Doneux, Vocals: Wally Sluyzer.
Opgenomen in Brussel op
25 november 1937.

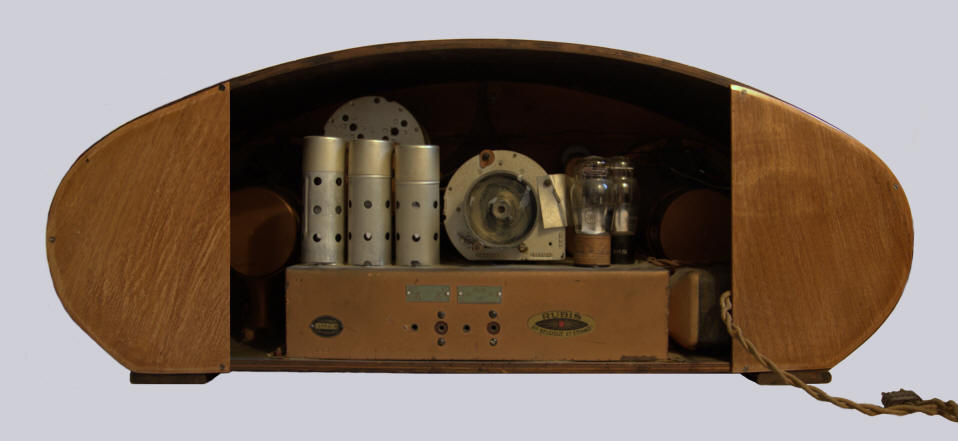

De achterzijde van de radio

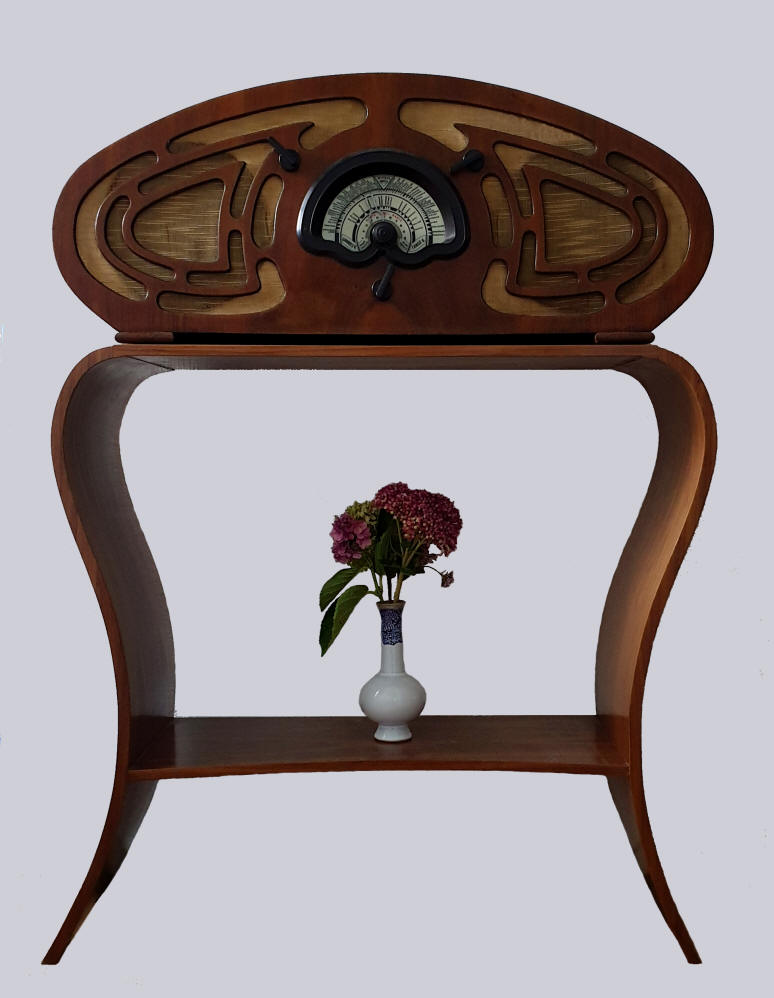

De radio op het bijpassende tafeltje

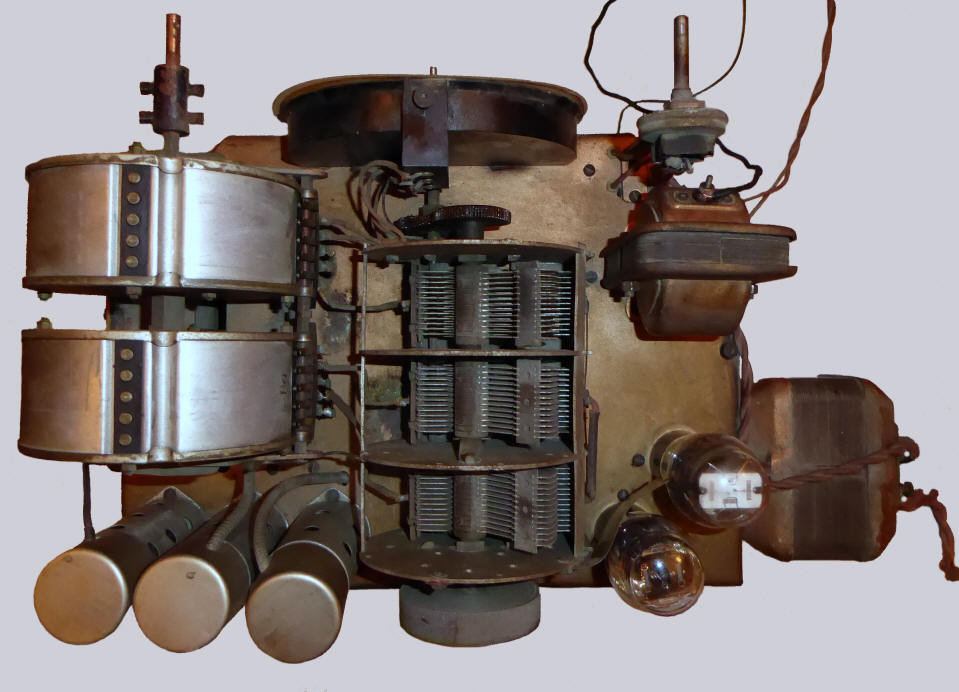

Bovenaanzicht van het chassis
Achter de drie afgeschermde buizen
links zittten twee trommels, waarin zich de meeste
spoelen van de radio bevinden. Deze trommels draaien
langs een aantal contacten mee met de
golflengteschakelaar.

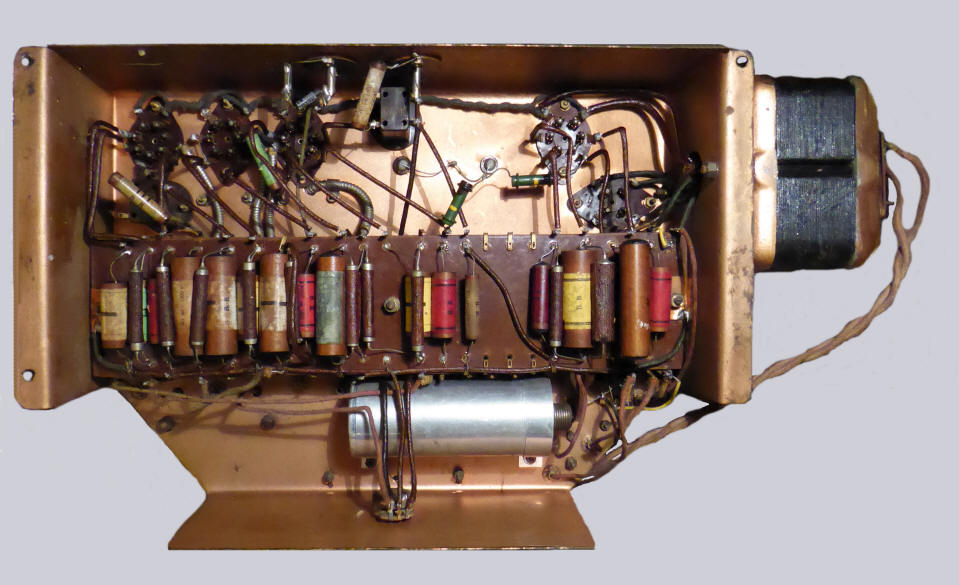

De onderzijde van het chassis

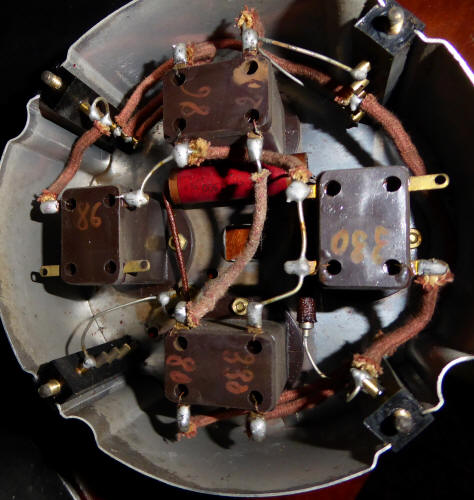

De binnenzijde van een van de spoelentrommels.
Zichtbaar zijn een viertal spoelen,
een 20 nF condensator en een weerstand van 10 k.

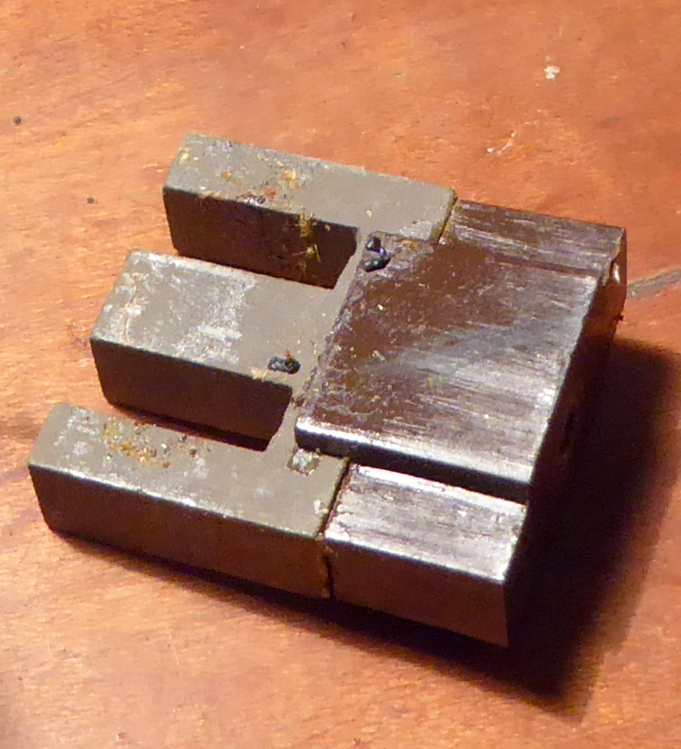

Poederijzerkern uit een van de spoelen.
De door gekleurde lampjes verlichte stationsschaal bij het schakelen
tussen
de korte golf, de lange golf en de middengolf. In de
grammofoonstand zijn alle schalen verlicht.
Advertentie in de Gazette de Charleroi van 1
december 1935
