Vierlamps tweekringsontvanger voor batterijvoeding
Houten chassis met ebonieten frontplaat met zilverkleurige, gegraveerde belettering. Het losse chassis was ooit onderdeel van een groter meubel, maar ik vond een originele kleinere kast voor de radio. In deze uitvoering is de radio ook verkocht (met dank Johan Beenen uit Gorredijk).
Het toestel heeft achtereenvolgens een h.f.-buis, een detectorbuis, een l.f. buis en een eindbuis. Het gaat dus om een 1V2 rechtuitschakeling, de l.f. buis en de eindbuis zijn uitgevoerd met weerstandskoppeling. De accuspanning wordt zonder een reostaat te gebruiken op de buizen gezet. De volumeregelaar (een reostaat van 50 k) bevindt zich tussen de detectorbuis en de l.f. buis, een voor die tijd moderne oplossing. De luidsprekeraansluiting is uitgevoerd via een smoorspoelkoppeling (een Ferrix smoorspoel plus een Hydra condensator), een beveiliging die voorkomt dat er hoogspanning op de luidspreker komt te staan.

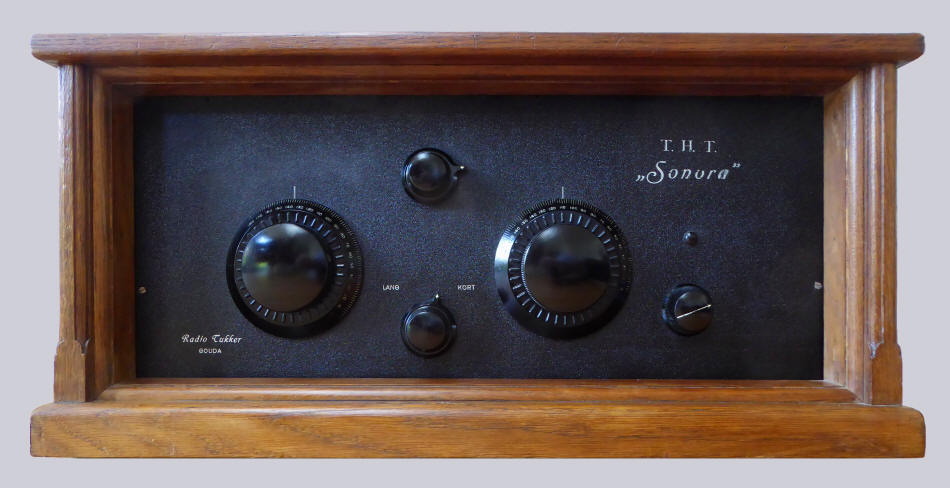

De knoppen van links naar rechts: primaire afstemming met fijnafstemming, golflengteschakelaar met daarboven de terugkoppeling, secondaire afstemming met fijnafstemming, reostaat voor de volumeregeling. Aansluitingen aan de achterzijde: luidspreker, aansluitingen voor een plaatspanningsapparaat, accu voor de gloeistroomvoeding, aardbus en antenne.
Bij het toestel hoort een omvangrijk voedingsapparaat, dat niet alleen de plaatspanning, maar ook de gloeistroom levert.
Gegevens Buizen
Serienummer: geen
Afmetingen (h×b×d): 22,8 x 51,4 x 23 cm
Bouwjaar: 1927
Aangeschaft in: 2015
Verkocht in: 2022
Voltages: 4, 45, 135, -1,5, -15


Klik op een buis voor meer informatie

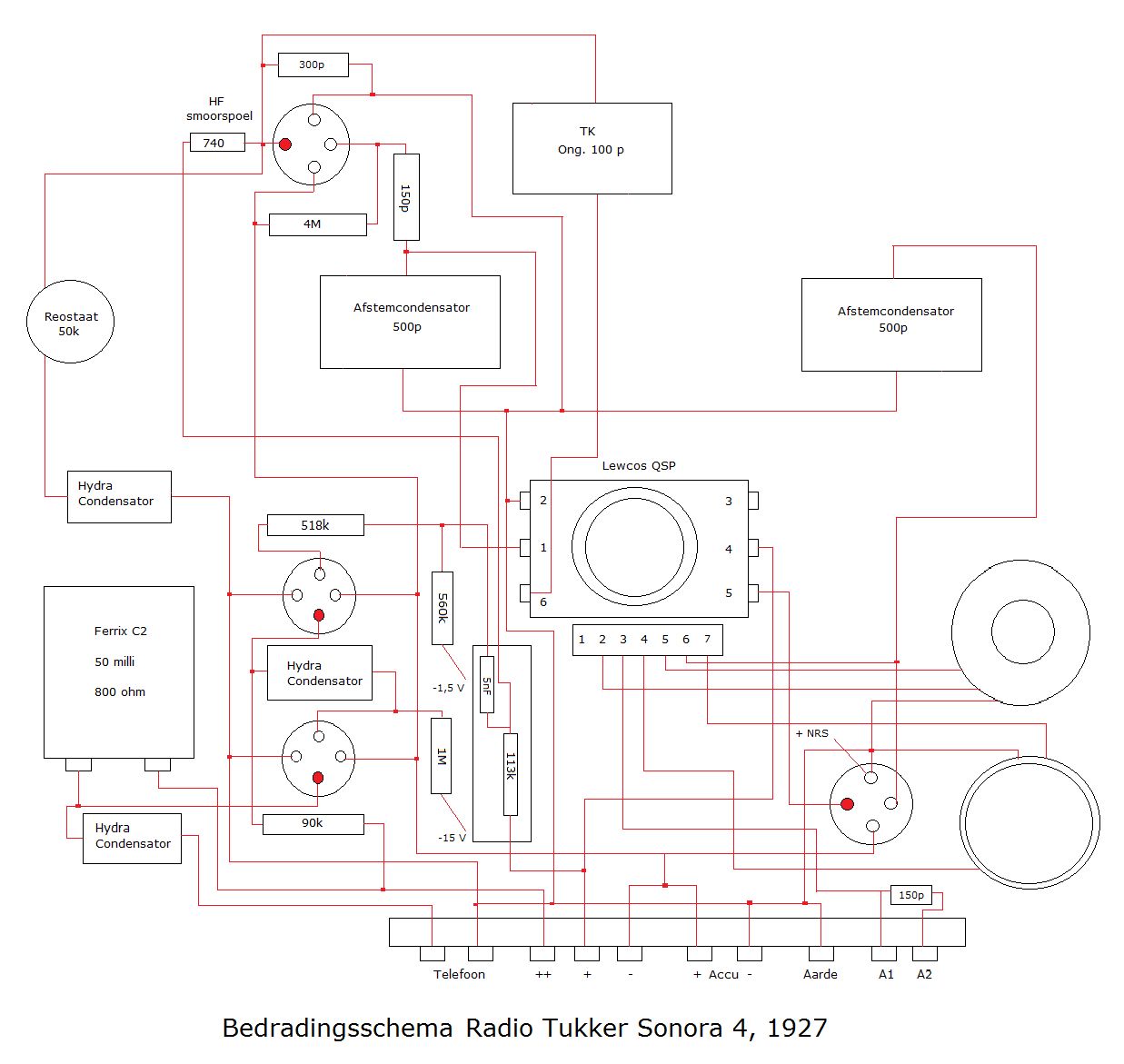

Bedradingsschema

Wat werd er in 1927 uitgezonden?



Luister naar "At the Jazz Band Ball" door Bix Beiderbecke and his Gang, opgenomen in 1927

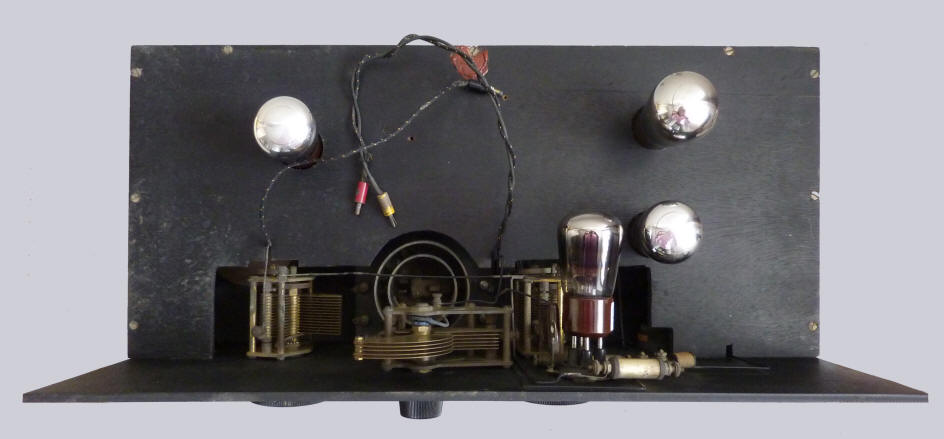

De bovenzijde van het chassis

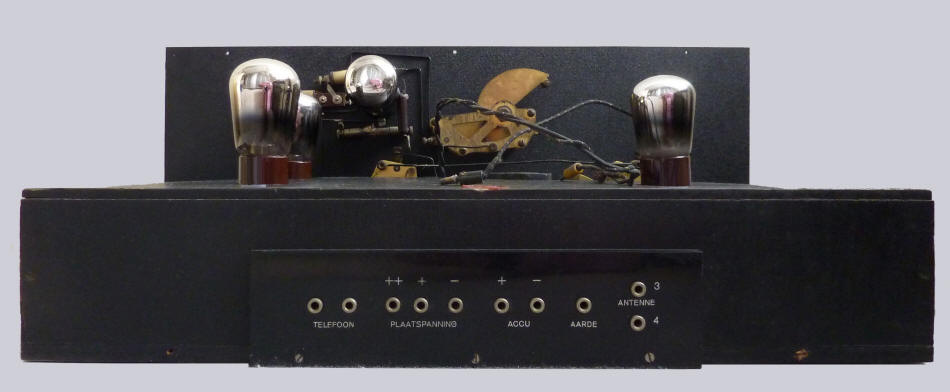

De achterzijde van het chassis

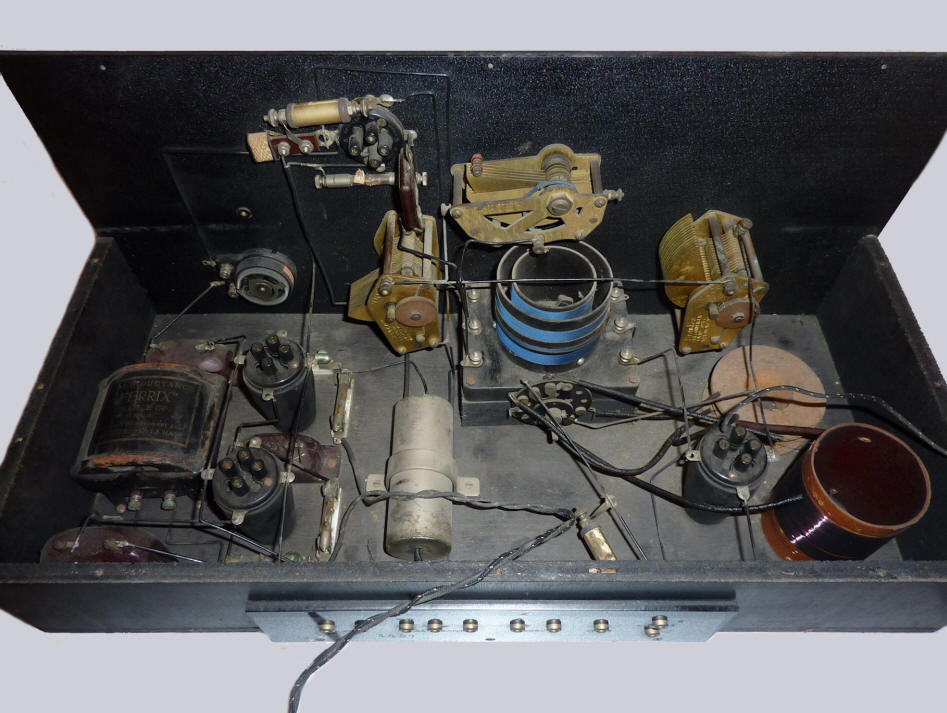

De binnenzijde van de radio

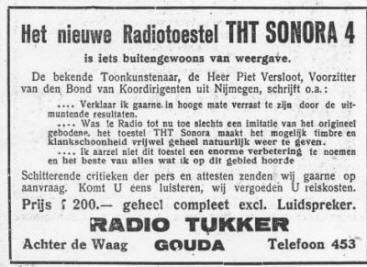

Advertentie uit de Luistergids van 22 oktober 1926



Advertentie uit het Nieuwsblad voor Gorinchem en Omstreeken, 26 november 1926

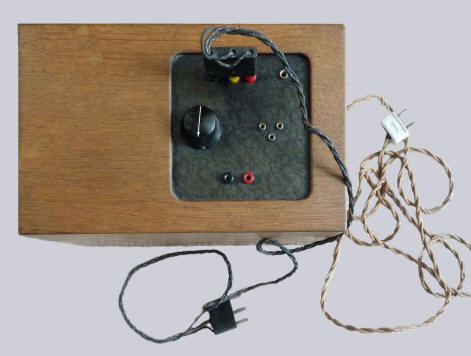

 Het bijbehorende voedingsapparaat

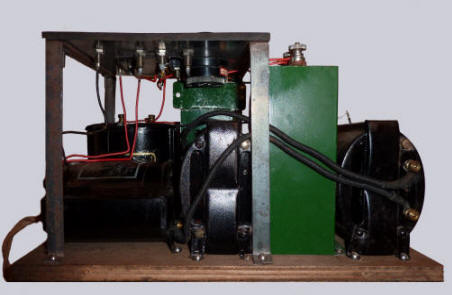

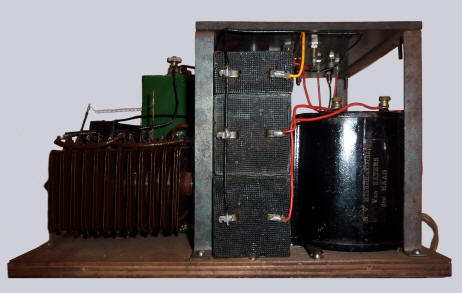

Het voedingsapparaat van twee kanten bekeken.
Het apparaat, uitgerust met transformatoren en smoorspoelen van het merk Ferrix en blokcondensatoren en een dubbele elco van het merk TCC, levert behalve de plaatspanningen voor de detector en de overige buizen ook de gloeistroom. Op de foto links de transformator voor de plaatspanning, een smoorspoel, de dubbele elco voor de afvlakking van de gloeistroom en de gloeistroomtransformator; op de foto rechts de kuproxcel voor de gelijkrichting van de gloeistroom, blokcondensatoren voor de afvlakking van de plaatspanning en een smoorspoel.
