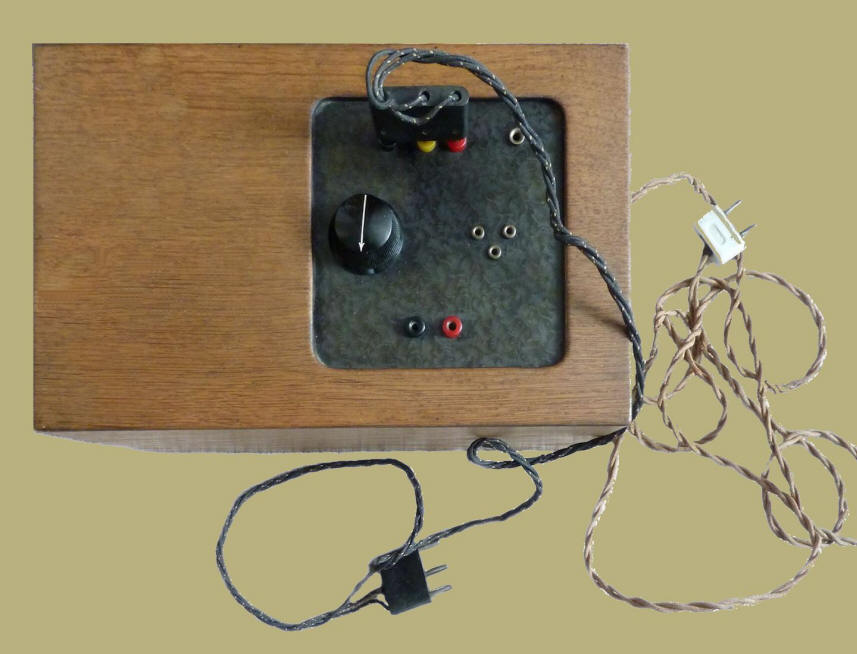

In eikenhouten kistje met ebonieten
frontplaatje |
| Het apparaat levert zowel de
plaatspanning voor de detectorbuis als voor de overige
buizen van een daarop aangeloten radio. De
detectorspanning is regelbaar. Daarnaast levert het
toestel ook de gloeistroom voor de buizen. Het apparaat
is uitgerust met een Philips 373 gelijkrichter. Speciaal
geschikt voor de
Radio-Tukker THT Sonora 4. |
|
Gegevens |
Buis |
|
| Afmetingen: |
31 x 19 x 16 cm |
| Bouwjaar: |
1927 |
| Aangeschaft in: |
2015 |
| Verkocht in: |
2021 |
| Voltage: |
220V ~ |
|
 |
|
|
|
 |
Klik op een buis voor meer
informatie |
|
|
|
%202.jpg) |
|
Rechts de
kuproxcel voor de gelijkrichting van de gloeistroom, TCC
blokcondensatoren voor de afvlakking van de plaatspanning (1 x 2
en 2 x 4
μF) en een
Ferrix smoorspoel. Boven de Kuproxcel is een spiraalvormige
correctieweerstand zichtbaar. |
.jpg) |
|

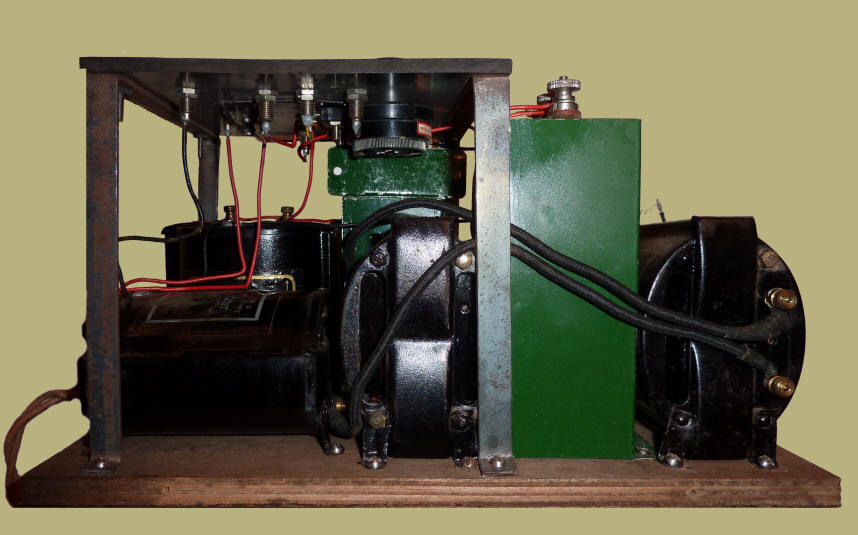

Links de Ferrix
transformator voor de plaatspanning, een Ferrix smoorspoel, een
dubbele TCC elco van 2 x 1500
μF voor de afvlakking van de gloeistroom en de
Ferrix gloeistroomtransformator. |
