Driekrings ontvanger

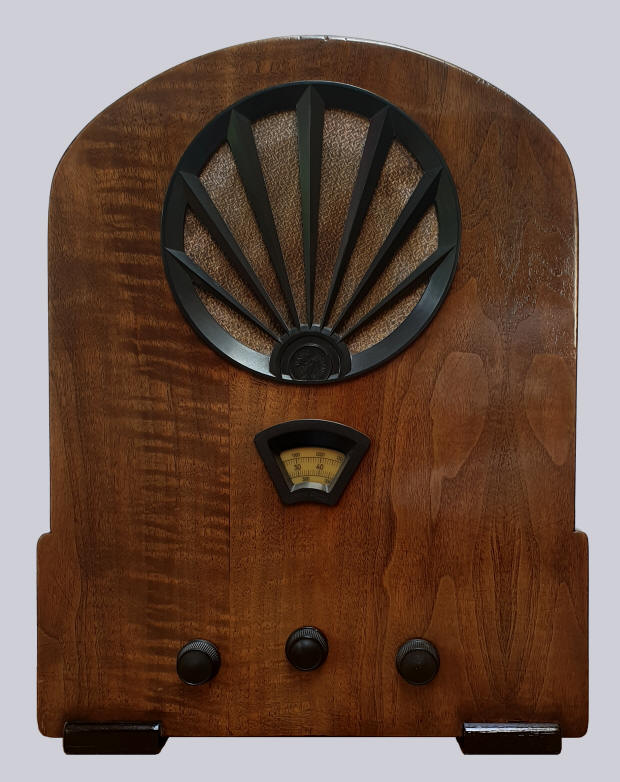

In gefineerd notenhouten kast met gezwarte voetjes, bakelieten ornament in de vorm van een rijzende zon voor de luidspreker, bakelieten knoppen en bakelieten rand rond de golflengteschaal. Het ontwerp is van Otto van Tussenbroek.
Voor ontvangst op de middengolf en de langegolf.
Aansluitingen voor antenne, aarde, pick-up en extra luidspreker aan de achterzijde. De achterwand is van hout.
De knoppen van links naar rechts: golflengteschakelaar, afstemming, aan/uit/volumeregeling.
Het chassis van de radio is ook toegepast in de Erres KY117 en de Erres KY123.
De radio lijkt sterk op de Erres KY126. Het enige uiterlijke verschil is de iets lager aangebrachte middelste knop. Minder opvallend is dat de maten ook verschillen (de KY129 is een paar cm hoger en breder). Technisch verschillen de beide toestellen echter behoorlijk. Net als de KY117 en de KY123 heeft de KY129 een bandfilter, roosterdetectie i.pv. anodedetectie, een 1:3 transformator tussen de detector en de eindbuis en een grotere 2158 Philips elektrodynamische luidspreker. Het technisch ontwerp is van ir P.G. Zaaijer.
In dit toestel is, in plaats van de hierboven en in het schema genoemde Philips luidspreker, gekozen voor een Amerikaanse luidspreker met veldspoel, zoals die ook in latere Erres toestellen werd toegepast. Waarschijnlijk is de radio wat later in 1933 of pas in 1934 geproduceerd.
De radio werd gemaakt voor de Belgische markt door Van der Heem & Bloemsma, Den Haag.
Gegevens Buizen
Serienummer: 1030   chassis: 03679
Licentienummer: 12718 SBR SEM
Seriegrootte:
Afmetingen: 52 40,5 22,5 cm
Bouwjaar: 1933
Aangeschaft in: 2020


Klik op een buis voor meer informatie

Schema
  Restauratieverslag

Wat werd in 1933 uitgezonden?



Luister naar "Its The Talk Of The Town" door Horace Henderson and his Orchestra, opgenomen in New York op 22 september 1933

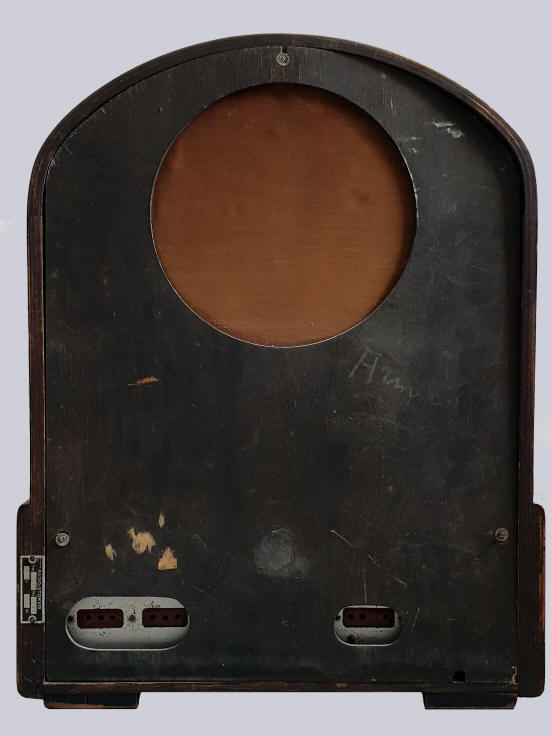

Achterzijde met achterwand

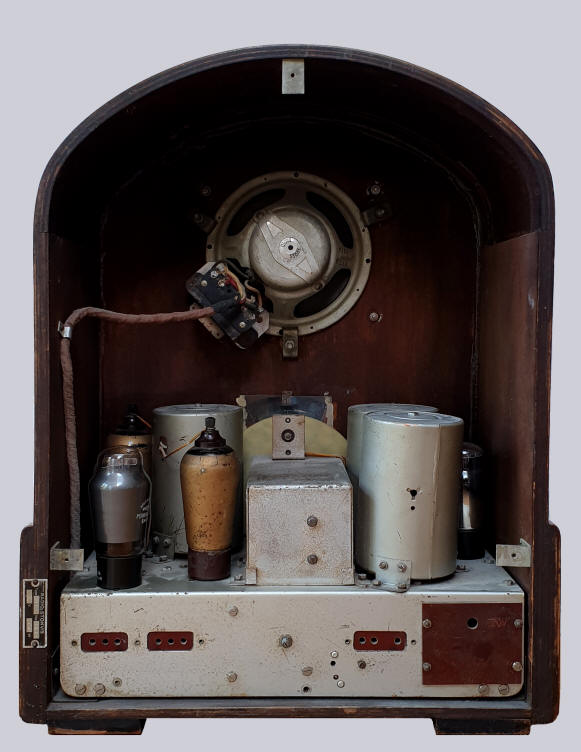

Achterzijde met zicht op het chassis

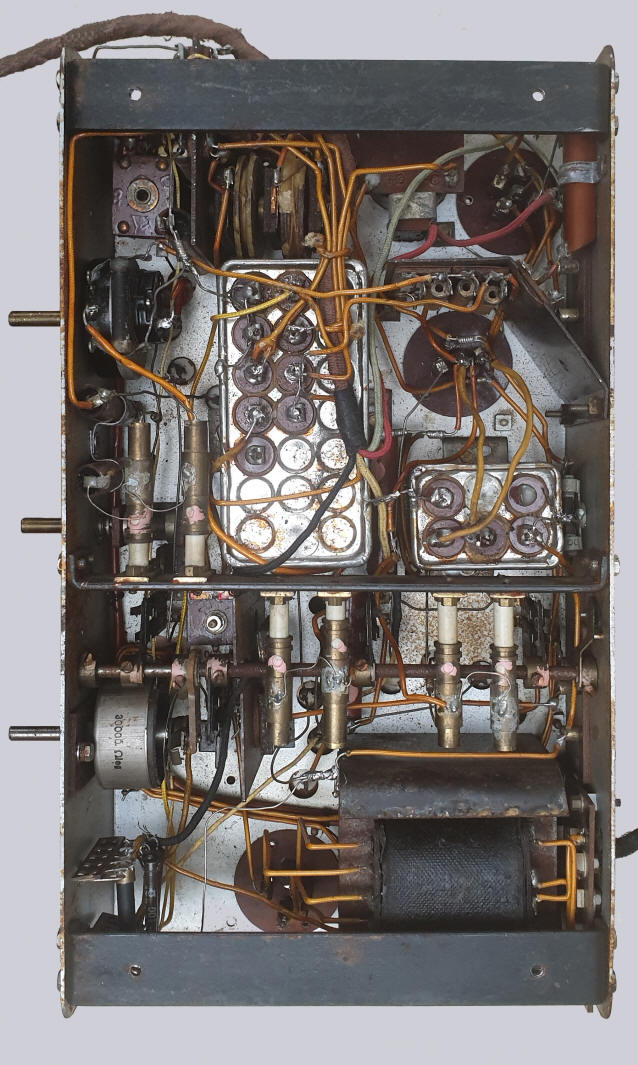

De onderzijde van het chassis

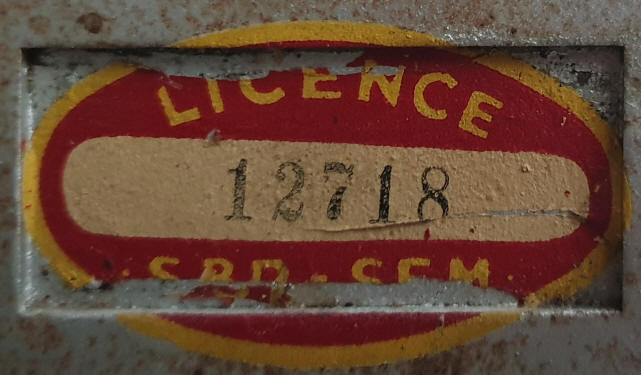

SBR SEM licentie-sticker
