Superheterodyne draagbare
radio voor batterij- en wisselstroomvoeding

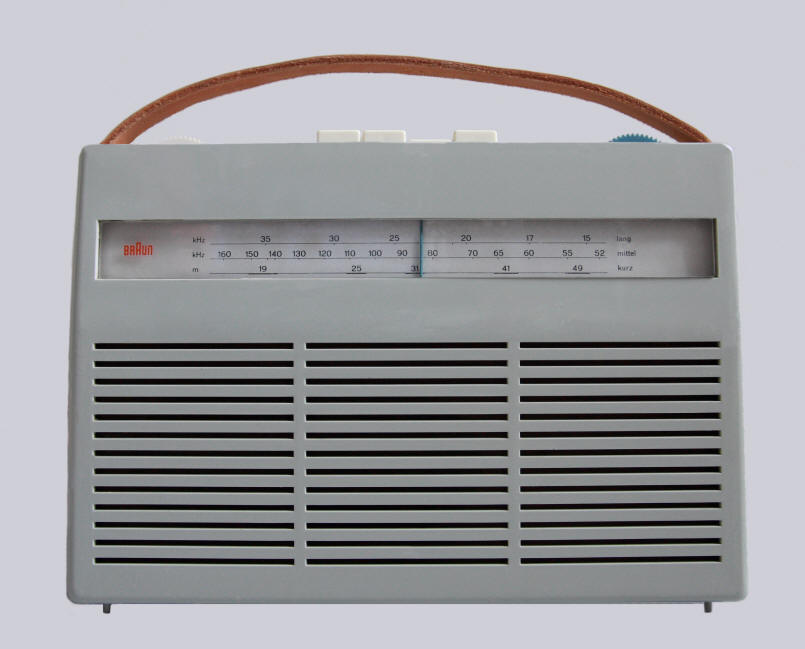

Met grijze plastic kast, witte golflengteschaal met zwarte cijfers, blauwe aanwijzer
en het Braun logo in rood.
Bovenop zitten de als duimwieltjes uitgevoerde
volumeknop, de toonregeling en de afstemknop,
die dezelfde keur heeft als de aanwijzer. Met de
vier druktoetsen in het midden kan het toestel
aan en uit worden gezet en kan de
golflengtebereik worden veranderd. In de rechter
zijkant zitten aansluitingen voor externe
voeding (lichtnet en 6 volt voor gebruik in een
auto) en een externe

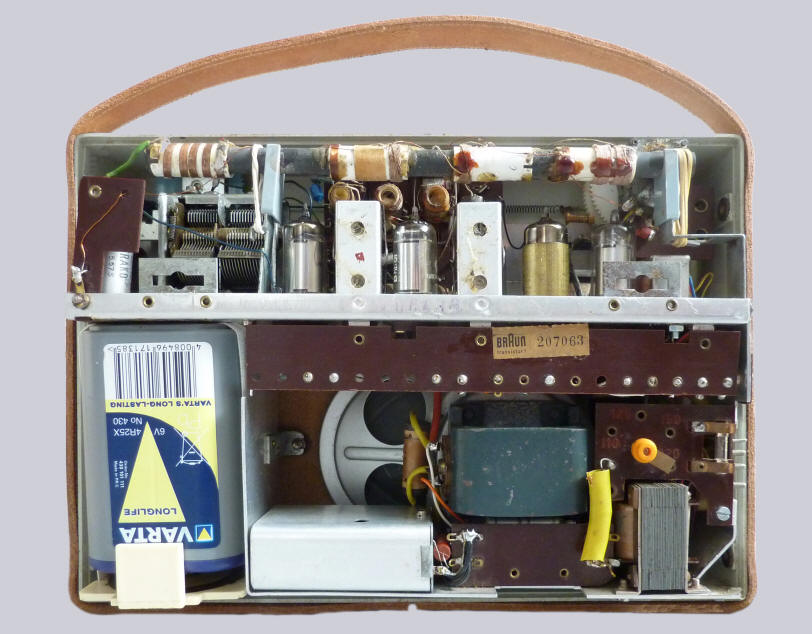

antenne. Binnenin zitten twee aansluitbussen
voor een grammofoon. Een
bruin lederen draagriem is rondom het toestel
aangebracht. Het ontwerp
is van Dieter Rams.
De radio is uitgerust met vier
batterijbuisjes in serie, 3 transistoren en een
germaniumdiode. De eindtrap heeft 2 OC72
transistoren. In de omvormer, die voor 60 volt anodespanning zorgt, zitten nog de OC76
en de OA81. Door gebruik te maken van deze
omvormer is een aparte anodebatterij niet nodig.
De stroombron is een 6 volt lantaren batterij die gemiddeld 80 uur mee
gaat. De
ontvanger kan ook worden aangesloten op het
lichtnet.
De radio ontvangt op de middengolf,
de lange en de korte golf.
