Dubbele elektromechanische versterker ("koolversterker").
|

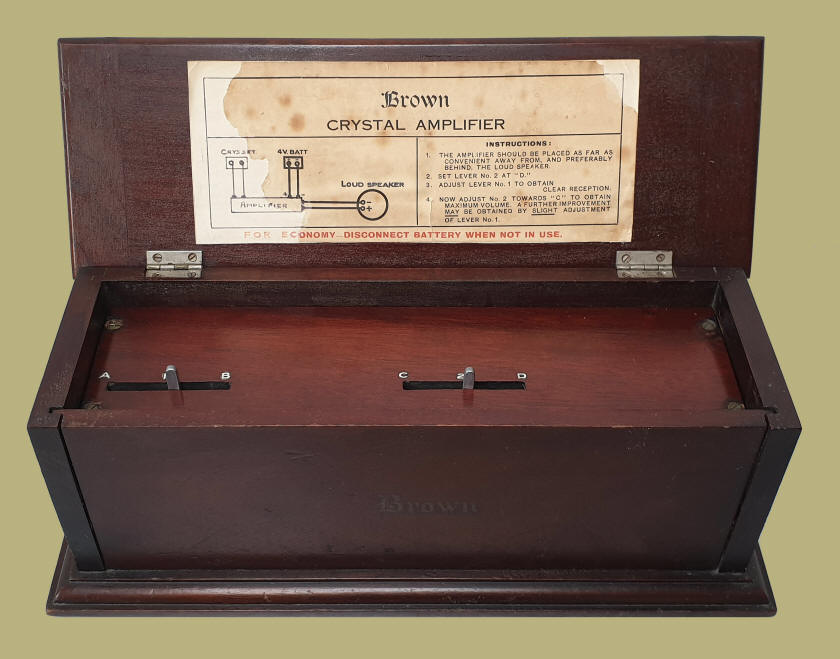

| In een mahoniehouten
kistje met een dekseltje. Aan de achterzijde en rechts zijn
aansluitingen aangebracht voor input, output en de batterijspanning. Aan de binnenzijde van het deksel is
een schema met een korte gebruiksaanwijzing aangebracht. Het dubbele systeem versterkt
het signaal van een kristalontvanger, zodat een
hoornluidspreker ermee kan worden aangestuurd. De
vermogensversterking is ongeveer 1000 maal. Maximaal
uitgangsvermogen ligt rond de 0,3 Watt. Het
frequentiebereik loopt tot ongeveer 1800 Hz. |
|
Onder het
houten deksel zitten twee hefboompjes, AB en CD. Met het
linker wordt de voorversterker ingesteld, met het
rechter hefboompje de eindversterker.
De beide versterkertjes staan ingesteld als
balansversterker, om verzadiging van de ijzerkernen van
de spoelen te voorkomen. Het ingangssignaal
wordt via twee aansluitingen toegevoerd aan een spoel, waardoor een metalen staafje
("reed") gaat trillen in het ritme van het
geluidsignaal. Het staafje is verbonden met een
koolmicrofoontje dat is aangesloten op een batterij van
6 volt. De stroom wordt hierdoor versterkt en daarna
opnieuw toegevoerd aan een tweede systeem, waardoor de
stroom extra wordt versterkt en via een
aanpassingstransformator aan een aangesloten
hoornluidspreker wordt toegevoerd.
|
 |
 |
De koolversterker werd uitgevonden in 1904 door Bell ingenieur
Herbert E.
Shreeve. Hij gebruikte het systeem (foto links) voor de versterking
van telefoonsignalen tussen New York en Chicago. |
| Het
geluid dat met dit type versterker zou worden
verkregen wordt in advertenties
"puur en onvervormd" genoemd. De waarheid is dat
het systeem behoorlijk vervormde. Het was wel
goedkoper dan een buizenversterker. |
| In 1923
introduceerde Brown de
Microphone Amplifier voor enkelvoudige versterking
en een luidspreker waar het systeem ingebouwd zat, de
"Crystavox" (foto rechts). |
|
Sidney George Brown
(1873-1948) was een productieve uitvinder van
elektromechanische apparaten, waaronder de bekende "A"
koptelefoon, de "Microphone
Amplifier" en een gyrokompas. Het bedrijf maakte
luidsprekers en korte tijd ook radio's. In 1906 richtte
hij Telegraph Condenser Co op en in 1910 begon hij een bedrijf
onder zijn eigen naam, S.G. Brown Ltd., in Watford (ten noorden van Londen). Later had hij
ook een bedrijf in North Acton, London W3. S.G. Brown
Ltd. werd later onderdeel van Racal, dat weer opging in
Thales-Racal Acoustics. |
|
Gegevens |
| Serienummer: |
Geen |
| Afmetingen: |
33,5 x 12,5 x 12,5 cm |
| Bouwjaar: |
1926 |
| Aangeschaft in: |
2011 |
| Verkocht in: |
2024 |
| Gelijkstroomweerstand:
|
2000 ohm |
| Gewicht: |
1,9 kg |
| Oorspronkelijke prijs: |
£ 1.4.0, later 44 Shilling |
| |
|
In hetzelde jaar, 1926, introduceerde
de New Wilson Electrical Manufacturing Co.,
Ltd., 18 Fitzroy Street, Euston Road, Londen W1.
ook een koolversterker, de
Microphone Bar Amplifier
voor enkelvoudige versterking (foto hiernaast). |
|
 |
|
|
 |
|

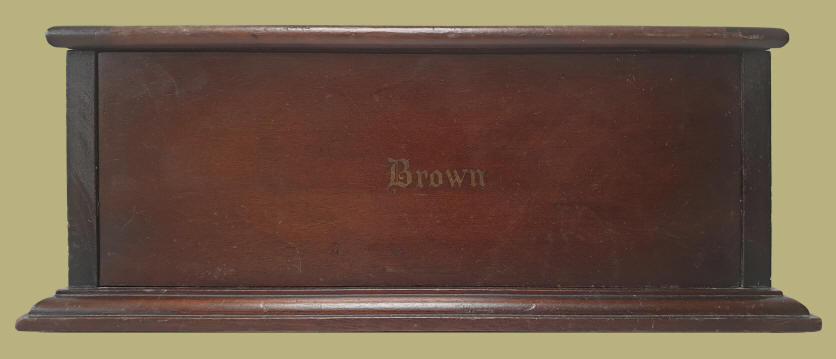

Vooraanzicht |
 |
|

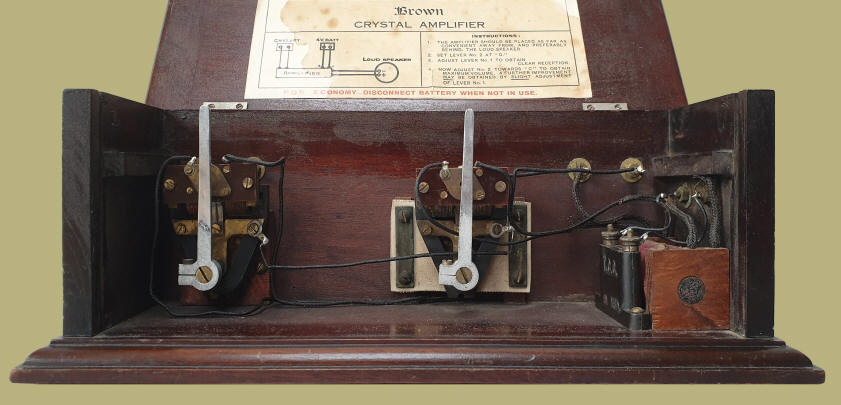

Vooraanzicht en detailopname van het systeem. |
| Links en midden de beide versterkers, rechts de
aanpassingstransformator en een luidsprekercondensator. |
|
 |
|

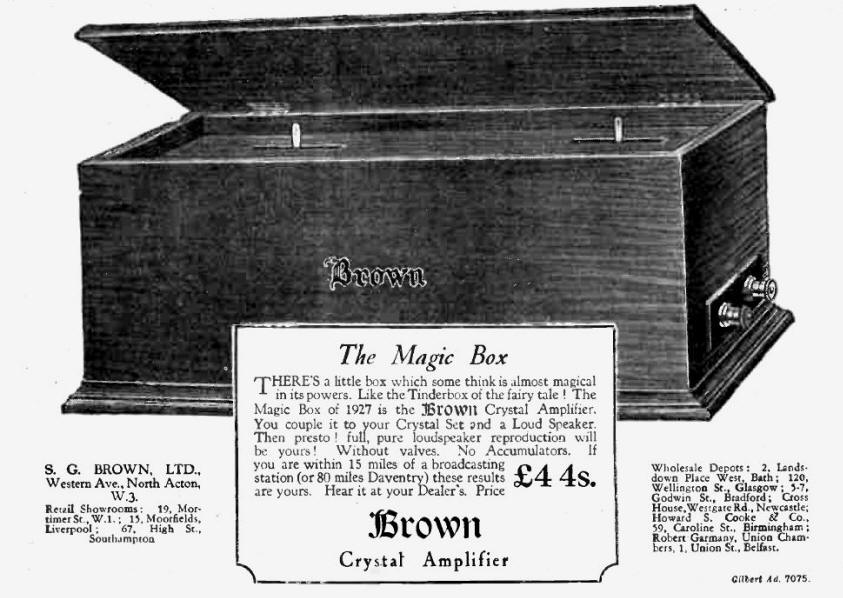

Advertentie in Popular Wireless van 15 januari
1927 |
|
|
