Superheterodyne draagbare buizenradio

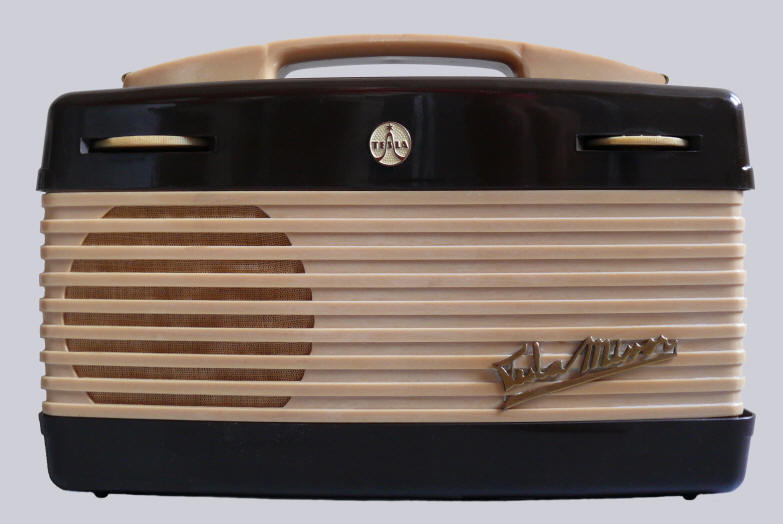

Gemaakt van crme en donkerbruin plastic met een goudkleurige metalen strip over de zijkanten en het handvat. Ontvangt op de middengolf (188-571 meter). De radio werd geproduceerd in de periode 1957-1958.
Vijf afgestemde kringen. Middenfrequentie: 468 kHz.
De voedingsbronnen zijn een 1,5 volt D-batterij en een 67,5 volt anodebatterij. Er kan in plaats van de anodebatterij een module (2PN89002) worden geplaatst, waardoor het toestel op 120 of 220 volt wisselstroom gebruikt kan worden. De batterij voor de gloeistroom wordt in dat geval vervangen door een elco. De radio is erg zuinig: de anodestroom bedraagt 10 mA, de gloeistroom is 140 mA.
De luidspreker heeft een doorsnede van 95 mm. de impedantie van de spreekspoel is 4 ohm.
Gegevens
Serienummer: 475643 chassis: 545454
Afmetingen (bhd): 25,5 16 7 cm
Bouwjaar: 1957
Aangeschaft in: 2013
Buizen
Klik op een buis voor meer informatie
Schema1, Schema2

Wat werd er in 1957 uitgezonden?



Luister naar "Mister Rock a Mister Roll" gezongen door Jiř Such begeleid door het orkest van Ferdinand Havlik, opgenomen in 1957.

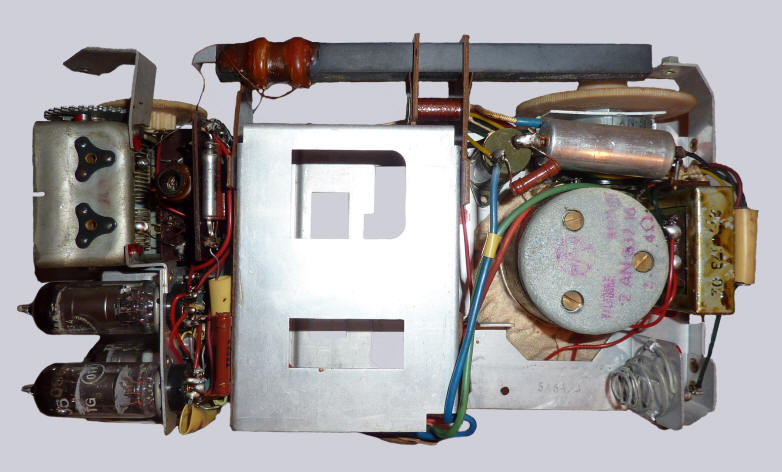

Chassis (achterzijde)

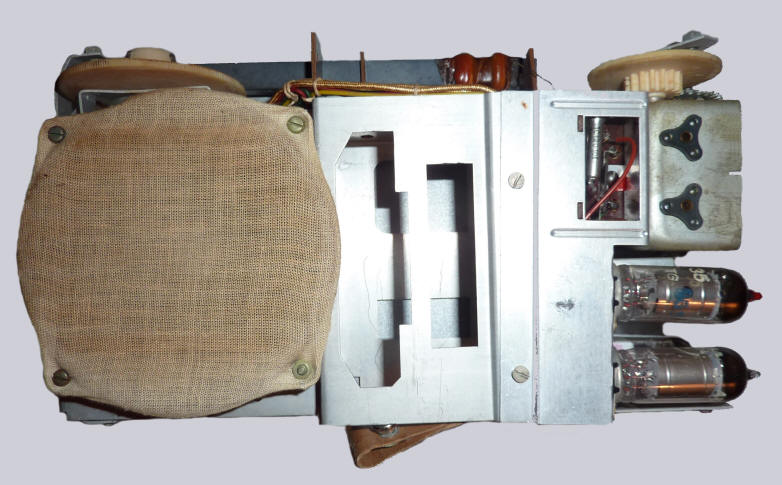

Chassis (voorzijde)

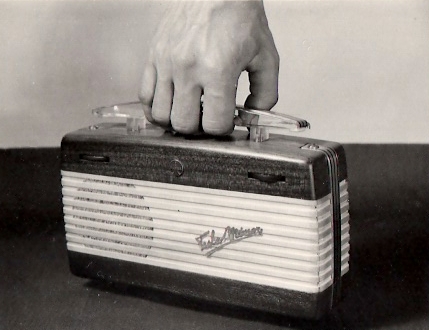

Reclame voor de Tesla Minor op een lucifersdoosje Foto van de radio in een folder
