Voor ontvangst op de middengolf.

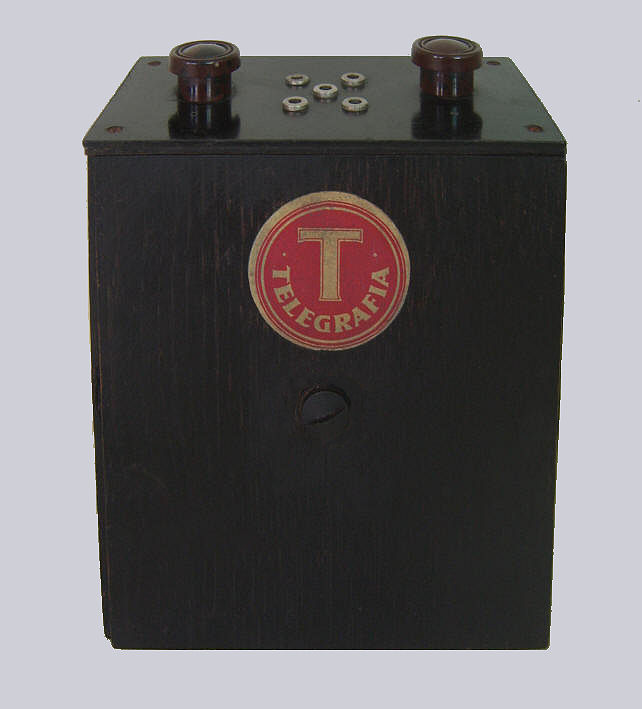

In zwartgeverfde houten behuizing. De zijkanten en de
bodem zijn
bekleed met zwart boekbinderslinnen; hieronder is ook de

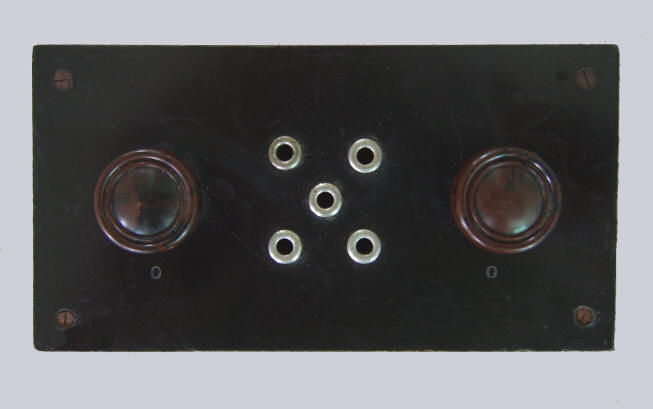

rond het toestelletje gewikkelde raamantenne aangebracht. De bovenzijde is

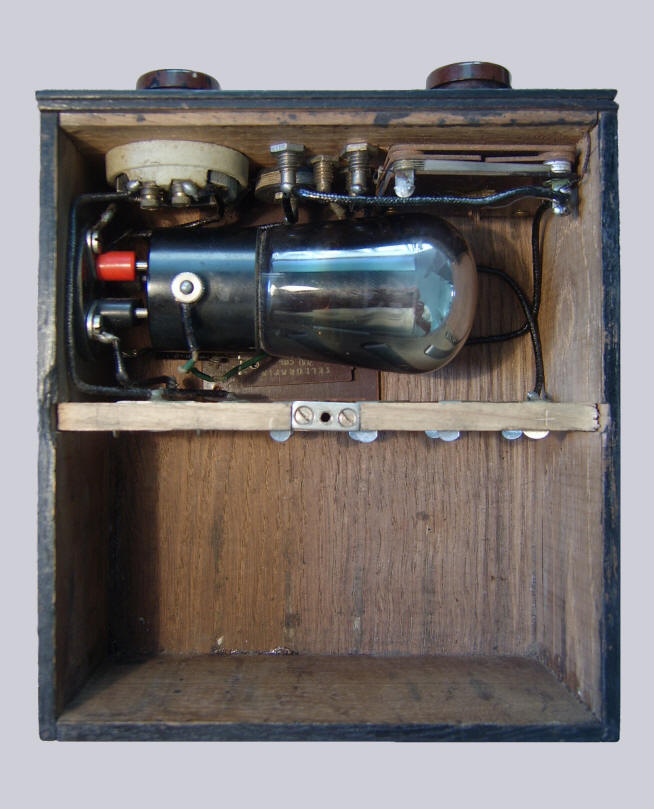

van bakeliet, evenals de knoppen. Door het losdraaien
van de schroef in het midden van het voorpaneel is de
binnenzijde bereikbaar. De prijs van het
toestelletje was 210 Kč in 1935.
De schakeling van de
Weekend berust op een uitvinding van E.H.
Armstrong uit 1922, de superregeneratieve
ontvanger. Hiermee is met een minimum aan onderdelen
een gevoelige ontvanger te construeren. Een
teruggekoppelde detector (in dit geval een A441N,
geschakeld als Negadyne) wordt in genererende
toestand gebracht, maar dit genereren wordt
periodiek onderbroken in een veel lagere frequentie,
de quench-frequentie. Deze moet net boven het
hoorbare gebied liggen. Hierdoor ontstaat impuls
modulatie in de anodekring van de buis in het ritme
van de modulatie van de ontvangen zender.
Voordelen zijn de hoge
gevoeligheid en de simpele schakeling. Nadeel is de
grilligheid van de schakeling, vooral bij lagere
frequenties, zoals de middengolf en de lange golf.
Een extra spoeltje met
een condensator van 1500 cm (zie schema) dient om de
schakeling te laten oscilleren op de quench
frequentie. (met dank aan John Hupse)
|
