Drie-krings rechtuit ontvanger met terugkoppeling.

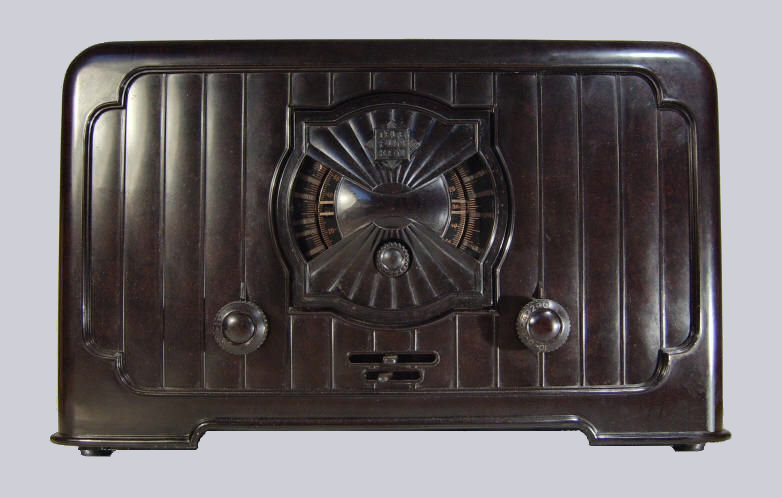

In bakelieten kast met metalen achterwand. Het centrale ornament (de kattekop) is op de behuizing vastgezet met een kliksysteem. Na verwijdering kunnen losse plaatjes met stationsnamen op de er achter zittende zenderschaal worden geschoven. Ook het schaallampje kan dan makkelijk worden vervangen.
De knoppen van links naar rechts: sterkteregeling d.m.v. inductieve koppeling, afstemming, terugkoppeling.
Bij deze drie-krings rechtuitontvanger zijn de drie aanwezige afstemcondensatoren (plus de koppelcondensator voor de antenne) op 1 as gemonteerd. Om de gelijkloop van deze condensatoren handmatig te kunnen corrigeren zijn 2 hendeltjes aangebracht.
Met het bovenste hendeltje worden de vaste platen van de condensator van de tweede afstemkring verdraaid, met het onderste hendeltje gebeurt hetzelfde voor de vaste platen van de condensator van de eerste afstemkring en voor de antennekoppeling.
Aan de rechterkant zit een schakelaar waarmee het toestel kan worden aangezet. Deze schakelaar dient ook voor het kiezen van de twee golflengtebereiken (200-600 en 1000-2000 meter) en voor grammofoonweergave.
Gegevens Buizen
Serienummer: BP 1646
Afmetingen (bhd): 40 25 18 cm
Bouwjaar: 1931
Aangeschaft in: 2004
Klik op een buis voor meer informatie
Schema

Wat werd er in 1931 uitgezonden?



Luister naar "Ich sitz den ganzen Tag an meinem Radio" door het Tanzorchester Paul Godwin met zang van Willy Rosen, opgenomen in 1931.

De binnenzijde van de radio

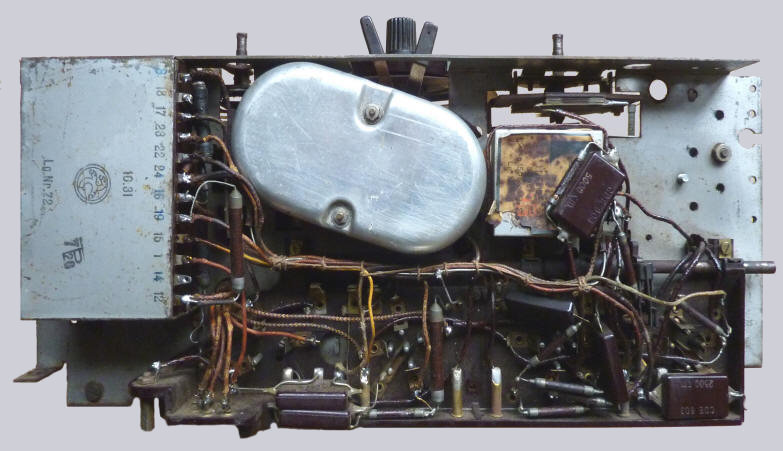

De onderzijde van het chassis

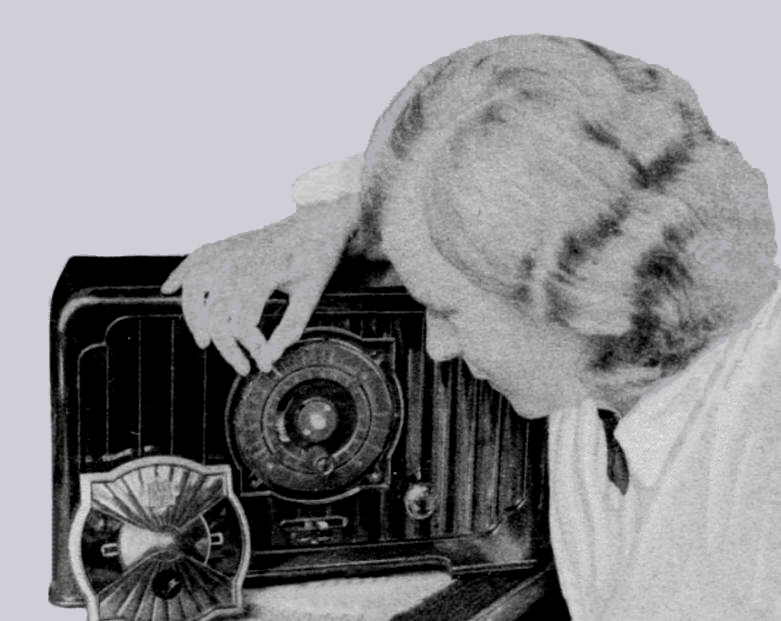

Losse stationsnaamplaatjes kunnen op de schaal worden geschoven
Afstemschaal met opgeschoven stationsnaamplaatjes

Telefunken poster voor de 340W

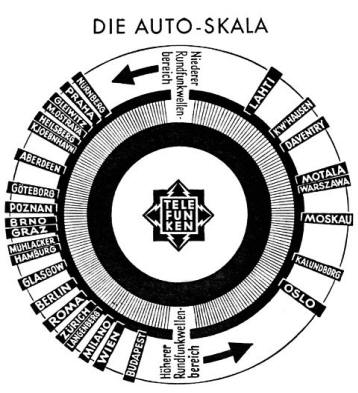

<- De schaal met de daarop aangebrachte clips met de namen van de stations.













De aanbevolen luidspreker: de Arcophon ->
