Vijflamps
superheterodyne ontvanger voor wisselstroom

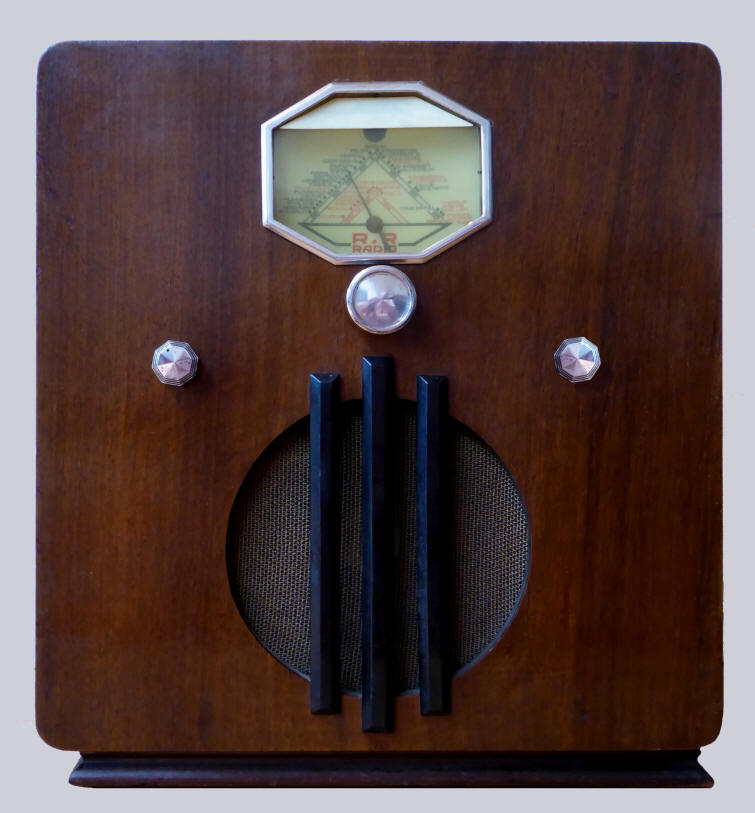

In donkerbruin gepolitoerde
houten kast met verzilverde, massief messing knoppen en
schaalomlijsting en een aan de
bovenzijde verlichte schaal,
waarop de stationsnamen
in twee kleuren zijn gedrukt (zwart - middengolf en rood
- lange golf). Vóór de luidspreker zijn drie decoratieve gezwarte
spijlen aangebracht. Het toestel is uitgerust met
vijf Amerikaanse buizen.
De knoppen van links naar
rechts: golflengteschakelaar, afstemknop en aan/uit/volumeregeling.
Ontvangt op de middengolf
(192-570 meter) en de
lange golf (770-1920 meter). De middenfrequentie is 152
kHz.
Met
bandfilter en anti-fading schakeling (AVR). De
luidspreker, met veldspoel, heeft een diameter van 20 cm.
Aan de
achterzijde zijn twee antenne-ingangen, een aarde, een
toonschakelaar met twee standen, een aansluiting voor een extra
luidspreker en een pick-up aansluiting aanwezig. De
juiste netspanning kan worden ingesteld door middel van
een witte porseleinen stekker met ingebouwde zekering.
Het toestel
speelt goed aan de “korte” kant van de schaal, aan de
lange kant neemt de gevoeligheid echter snel af. Dat
komt door het type bandfilter. Het gaat om een filter
dat qua ontwerp eigenlijk is bedoeld om op een vaste
frequentie te filteren, maar in dit toestel is toegepast
voor een instelbare frequentie.
Er zit een topcondensatortje van 10
pF in één van de spoelbussen, terwijl er geen inductieve
koppeling is tussen de spoelen, en ook geen
voetpuntscondensator. Het lijkt dus te gaan om een wat
gebrekkig ontwerp. Met dezelfde spoelen en een extra
weerstand zou het een stuk beter kunnen werken. In 1935
was zo’n bandfilter nog nieuw; het meest doordachte
ontwerp in die tijd was dat van Varley (met een
inductieve koppeling en een weerstand van 100 ohm).
Hierboven een afbeelding
uit een productfolder voor het jaar 1936.

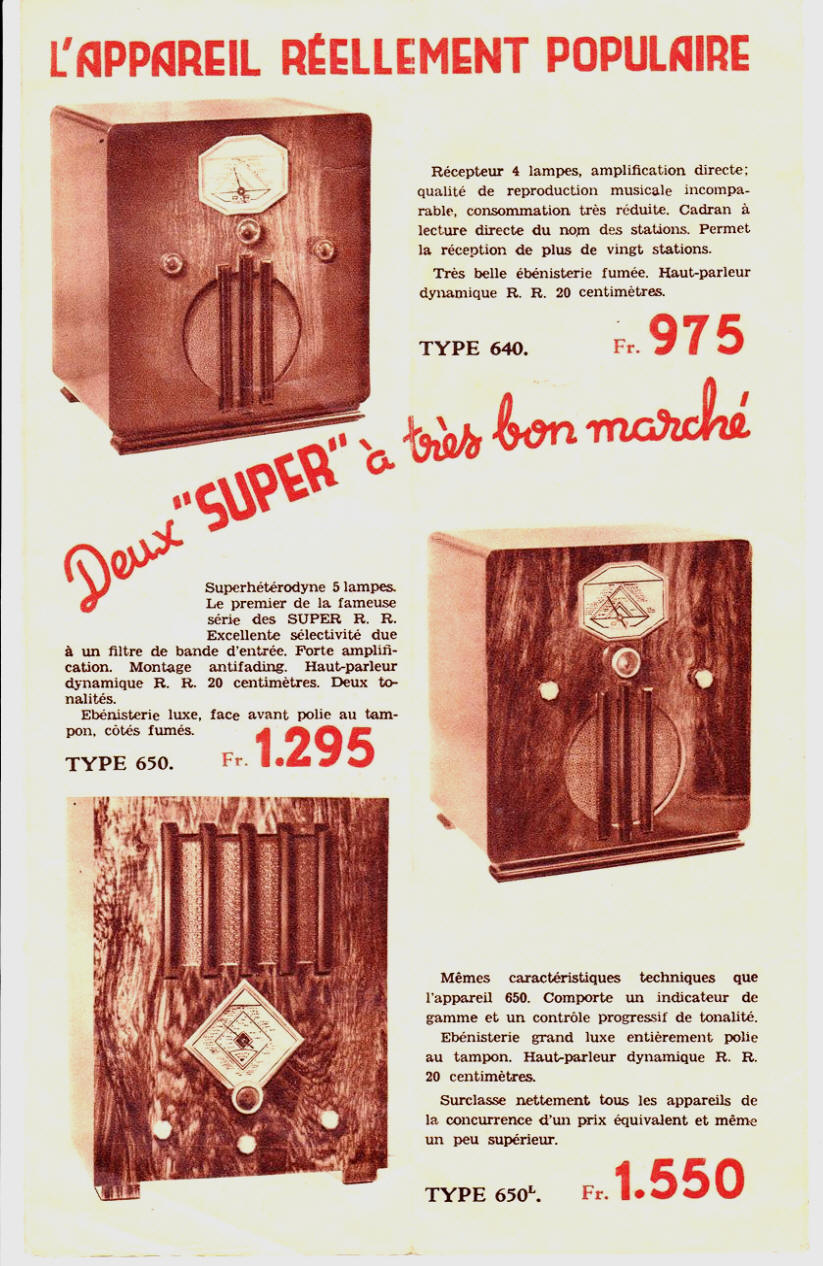

De
oorspronkelijke prijs was BFr 1295,-. De luxe versie
(650L) heeft een wat fraaiere kast, een andere toonregeling en een golflengte-indicator. De prijs
daarvan was BFr 1550,-.
