Superheterodyne
ontvanger voor wissel- en gelijkstroom

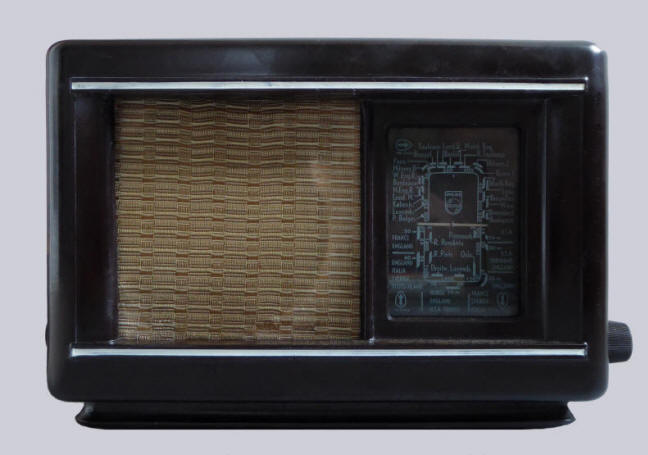

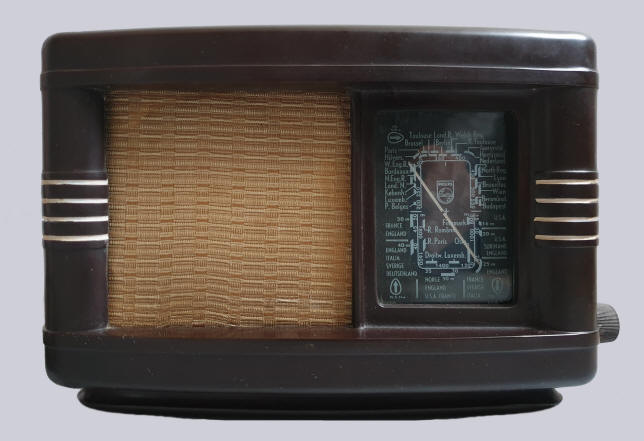

De vroege uitvoering van de 208U
(links) is uit 1945, met Radio "Herrijzend Nederland" op
de schaal. De late uitvoering is uit ongeveer 1946, uitgevoerd in een kastje, zoals dat
van de 208U-01. Beide radio's zijn uitgevoerd in donkerbruin bakelieten kast met witte
biezen. De bedieningsknoppen zitten aan de zijkanten. In de
linker zijwand zit de netschakelaar met volumeregeling; in de
rechterzijkant afstemming en golflengteschakelaar.
Met middengolfband (196-570 meter) de
lange golf (750-1910 meter) en
de korte golf (16,5-51 meter). De
middenfrequentie is 452 kHz.
De schaal wordt van boven verlicht.
Het vroege model van de 208U heeft het schaallampje Philips
8097, 19 volt, 97 mA, het latere model heeft hetzelfde
lampje, maar met een NTC-weerstand parallel. De luidspreker is een Philips
9712.
Aan de achterzijde kan een
antenne worden aangesloten. De metalen achterwand dient
tevens als plaatantenne.
De oorspronkelijke prijs was Fl
135,-.
Gegevens
Model 1945
Model 1946
Serienummer:
E 80477 E0
E210476 E00 Chassis:
189377
Afmetingen (b × h × d):
24,5 x 17 x 14 cm
24,5 × 17 × 14 cm
Bouwjaar:
1945
1946
Aangeschaft in:
2019
2015
Gewicht:
3,9 kg
3,9 kg
Voltages:
125, 220 volt ~ en =
125, 220 volt ~ en =
Buizen
Klik op een buis voor meer
informatie
Schema
Wat werd er in 1946 uitgezonden?
Luister naar "Eens
zal de Betuwe in bloei weer staan" door Het
Metropole Orkest o.l.v. Dolf van der Linden, met zang
van Netty van Doorn (Pseudoniem van omroepster Netty
Rosenfeld), opgenomen in 1946

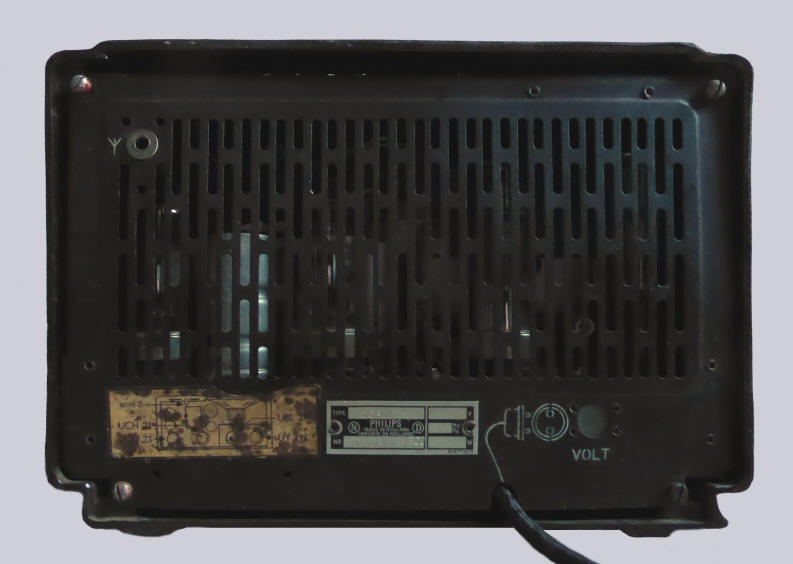

Achterzijde

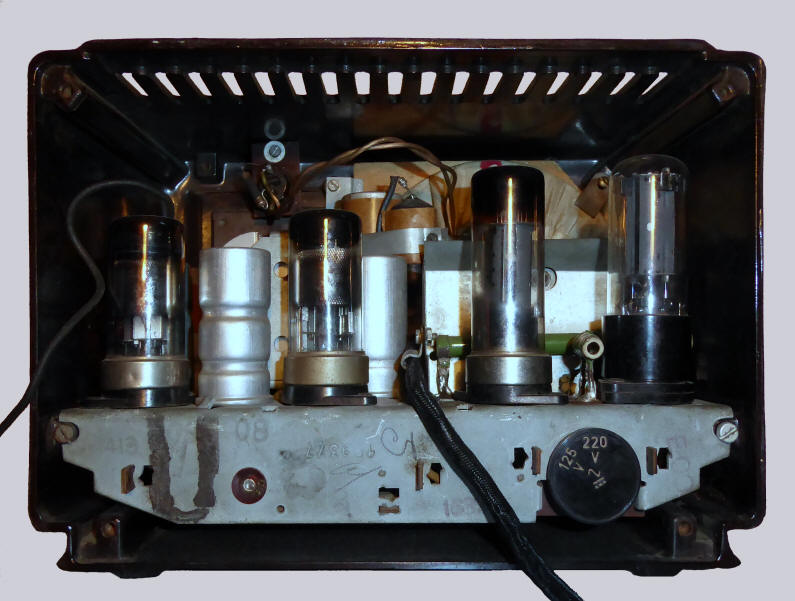

Achterzijde met verwijderde achterwand
Op de achterzijde van het vroege
model zit op spanningscaroussel een papieren rondje
geplakt met de juiste spanningen (125 en 220 volt). Dit
rondje ontbreekt vaak, zodat verwarring ontstaat. Op het
bakeliet eronder staat namelijk alleen een waarde
van 125 volt.

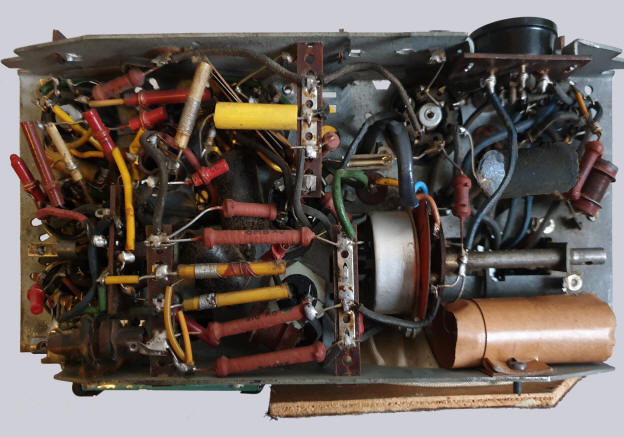

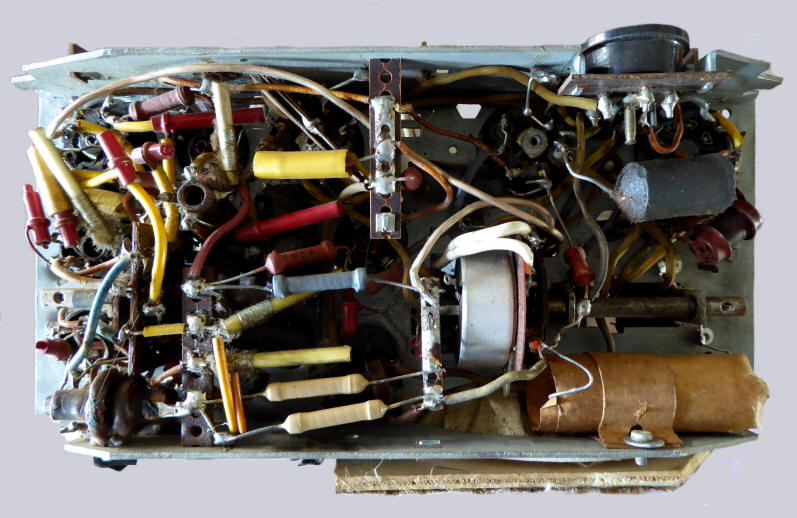

De onderzijde van het chassis
