Superheterodyne ontvanger voor wissel- en gelijkstroom

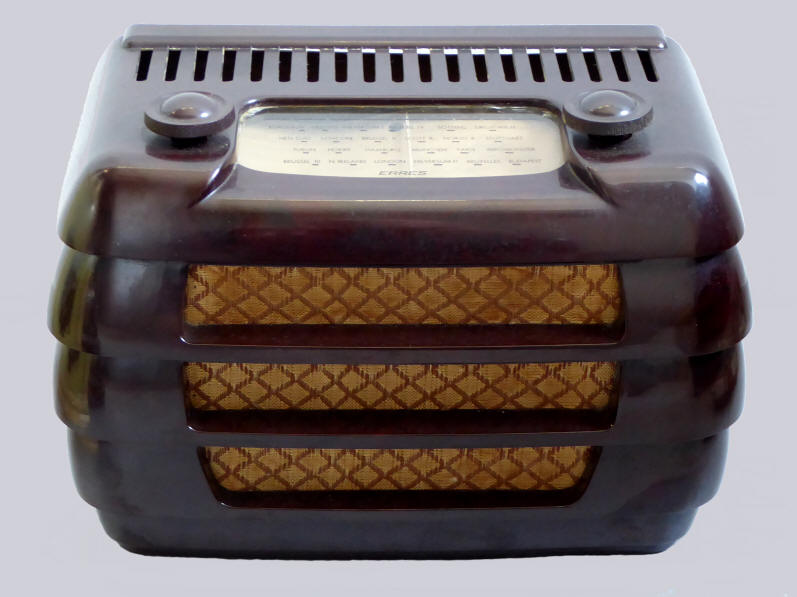

In geschubde bruin bakelieten kast. De knoppen en de afstemschaal zitten aan de bovenzijde van het toestelletje. Aan de bovenzijde van het schaaltje is een schaalverlichtingslampje aangebracht.

Voor ontvangst op de middengolf (180-450 meter).
De middenfrequentie is 452 kHz. De gevoeligheid is ca. 100 V. Het uitgangsvermogen is 0,8 W.
Het toestelletje is oorspronkelijk gemaakt voor gebruik op 127 volt. In de service-documentatie is een kleine modificatie beschreven die het mogelijk maakt het radiootje ook op 220 volt te laten spelen.
Door de geschubde vormgeving kreeg het de bijnaam "denneappeltje".
De oorspronkelijke prijs was f 106,-.
 Gegevens Buizen
Serienummer: 1194
Afmetingen (h x b x d): 17 x 24,5 x 14 cm
Bouwjaar: 1949
Productieperiode: 1948-1949
Aangeschaft in: 2018
Voltages: 127 en 220 volt ~ en -
Gewicht: 2,5 kg
Klik op een buis voor meer informatie

Schema

Wat werd in 1949 uitgezonden?



Luister naar "I'll dance at your wedding" door AVRO Dansorkest "The Skymasters", o.l.v. Pi Scheffer, opgenomen in 1949

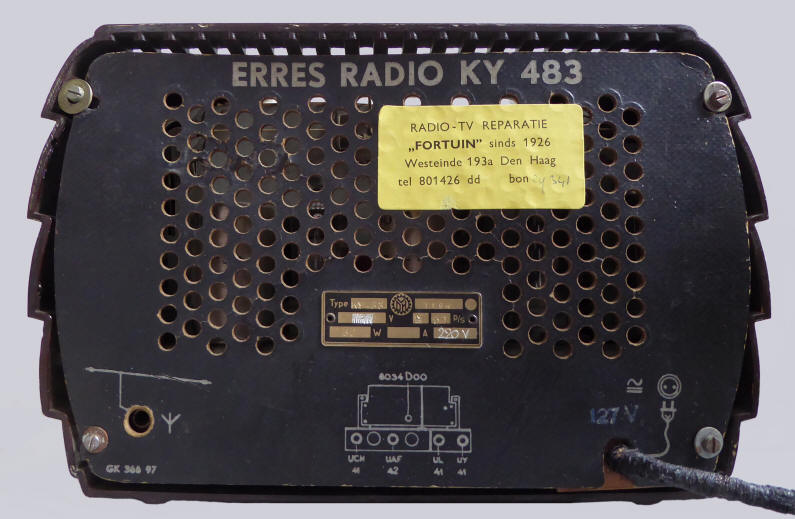

Achterzijde
Op het typeplaatje is het werkvoltage van 127 volt doorgehaald. Het toestel is later gemodificeerd voor 220 volt. Mogelijk is deze modificatie uitgevoerd door reparatiebedrijf "Fortuin" in Den Haag (het bedrijf bestaat nog steeds). Een sticker van het bedrijf is aangebracht op de achterwand.

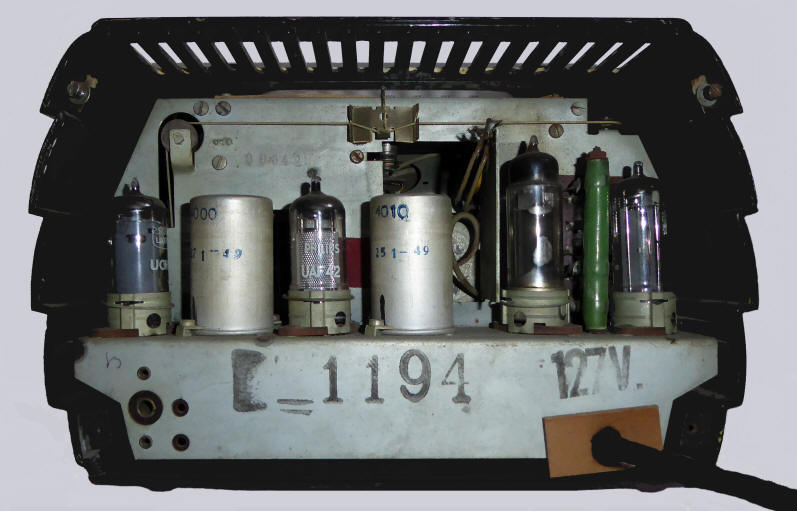

Binnenzijde
De spoelbussen zijn uit januari 1949.

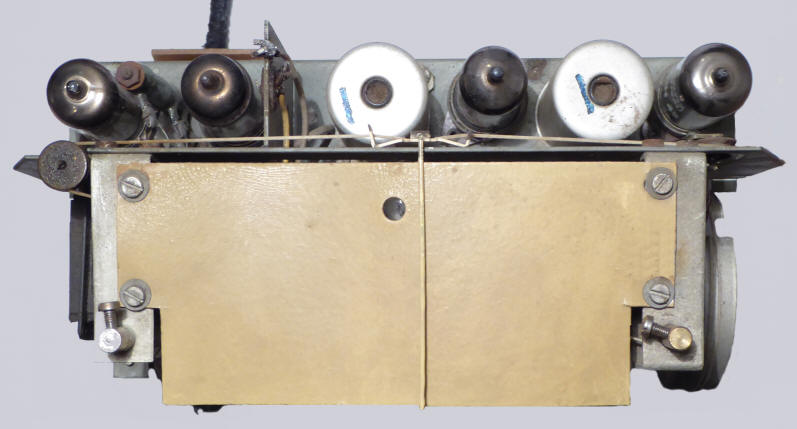

Chassis, bovenzijde

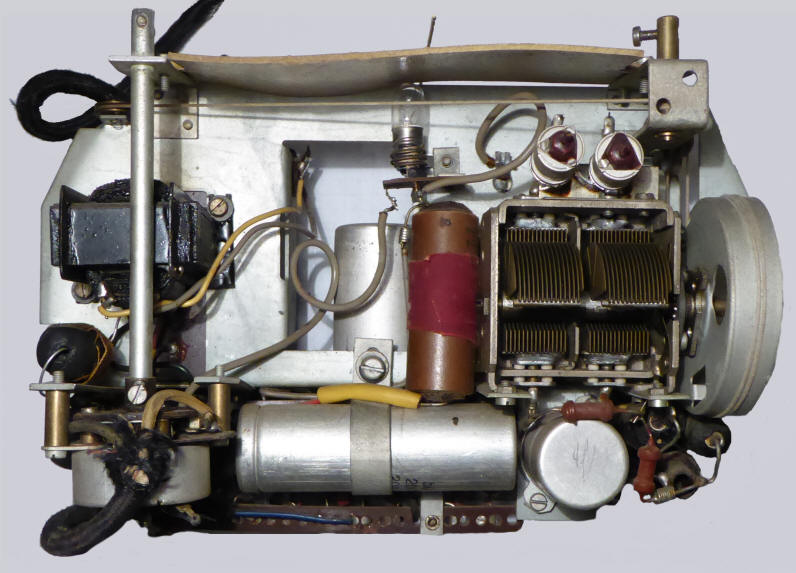

Chassis, achterzijde

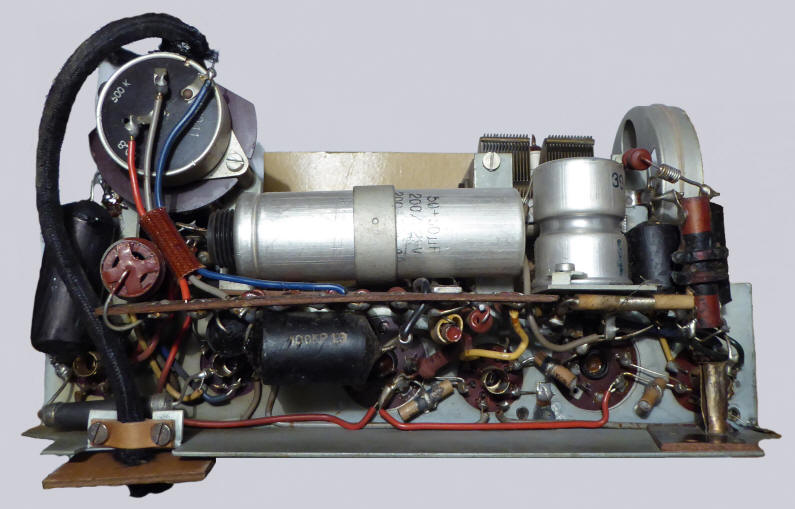

Chassis, onderzijde

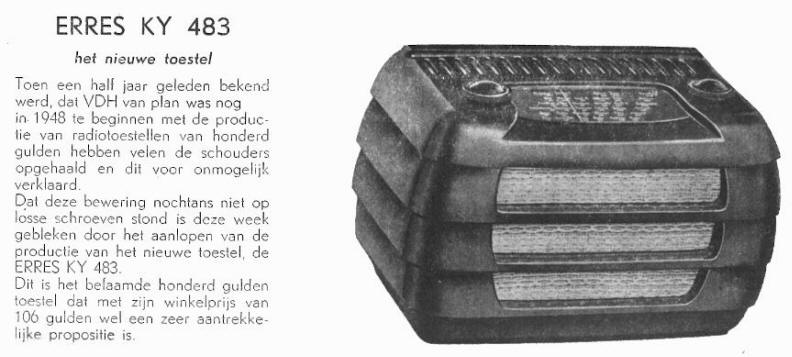

Aankondiging van het begin van de productie van het toestel in "Het V.D.H.-tje" van 20 november 1948
