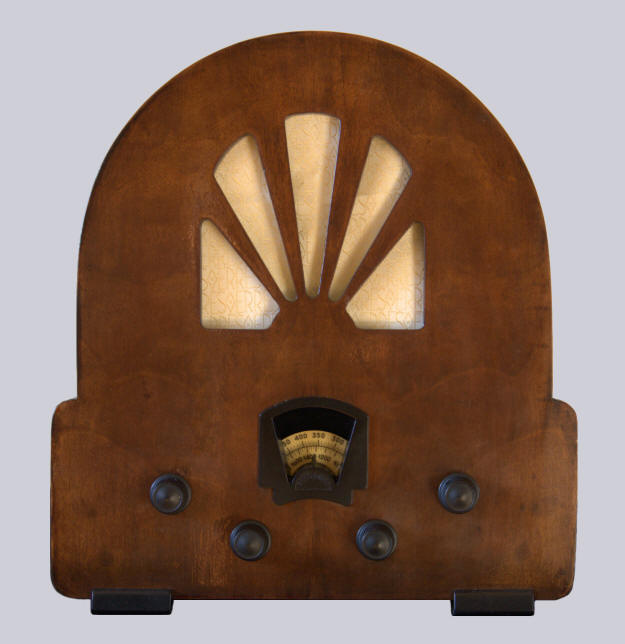

In houten kast
(voorzijde: noten fineer, zijkanten beuken fineer) met
zwart bakelieten rand rond de door een schaallampje verlichte zenderschaal en
vier zwarte bakelieten
knoppen. Onder de golflengteschaal staat de tekst "Erres
Radio". De radio staat op vier zwarte voetjes; aan
de voorzijde zijn die gemaakt van zwart bakeliet en aan de achterzijde van hout.
Het toestel heeft twee golfbereiken: midden- en lange golf.
Met bekrachtigde elektrodynamische luidspreker.
Uitgangsvermogen 6 Watt.
Gezien de eenvoudige uitvoering en de
lage prijs, werd het toestel bij de introductie op de
31ste
Jaarbeurs in Utrecht in de
dagbladen omschreven als "volksontvanger".(Bron: het Limburgsch Dagblad
van donderdag 13 september 1934).
De knoppen van links naar rechts:
aan/uit/volumeregeling, afstemming,
golflengteschakelaar, terugkoppeling. Aan de achterzijde bevinden zich een aansluiting
voor een extra luidspreker, een grammofooningang, twee antennebussen
en een aardbus.
In de achterwand is tevens een selectivator
(zeefkring) ingebouwd. Deze ontbrak in dit toestel en
werd gereconstrueerd.
Op het originele Van der Heem schema staat een AF1 als
detectorbuis aangegeven. Deze nooit gemaakte buis is identiek aan de E446.
Luister naar "Jungle
Fever" door
Freddy Johnson en Lex van Spall en zijn orkest, met zang
van Rosie Poindexter, opgenomen op 29
november 1934 in Casino Hamdorff in Laren

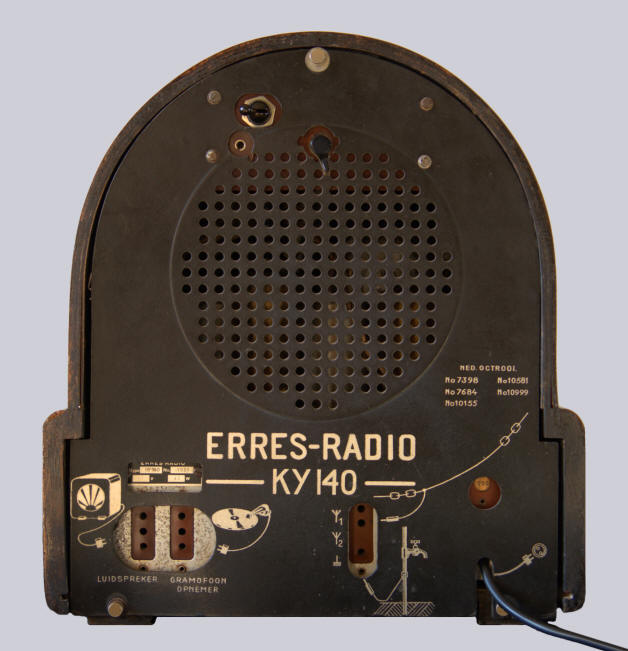

Achterzijde
Aan de bovenzijde van de achterwand
is een "Selectivator" (zeefkring) aangebracht.

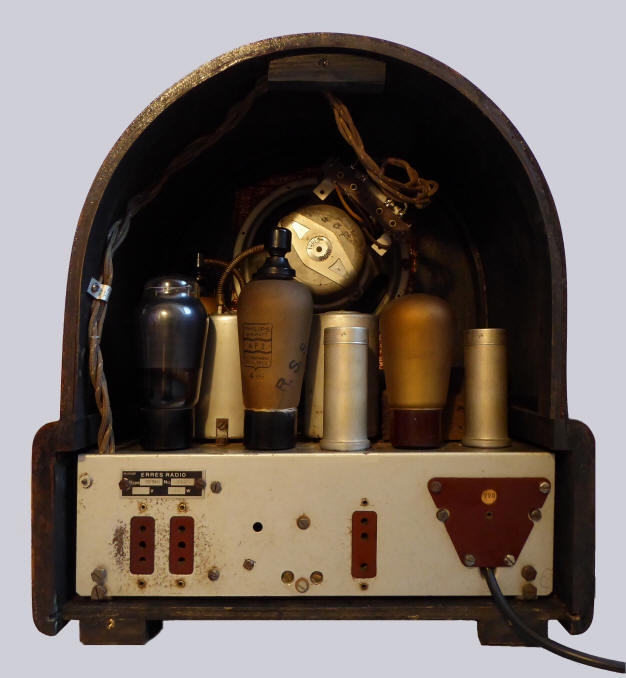

Binnenzijde
De beide elco's zijn niet origineel

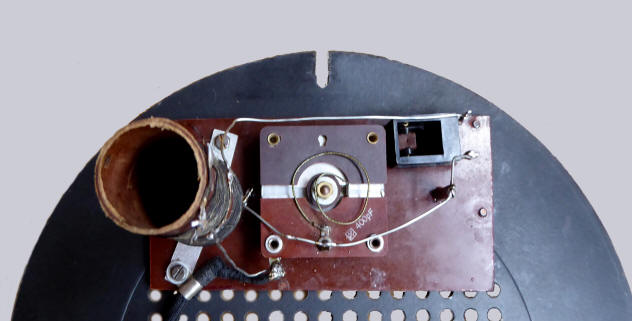

De sperkring in
de achterwand

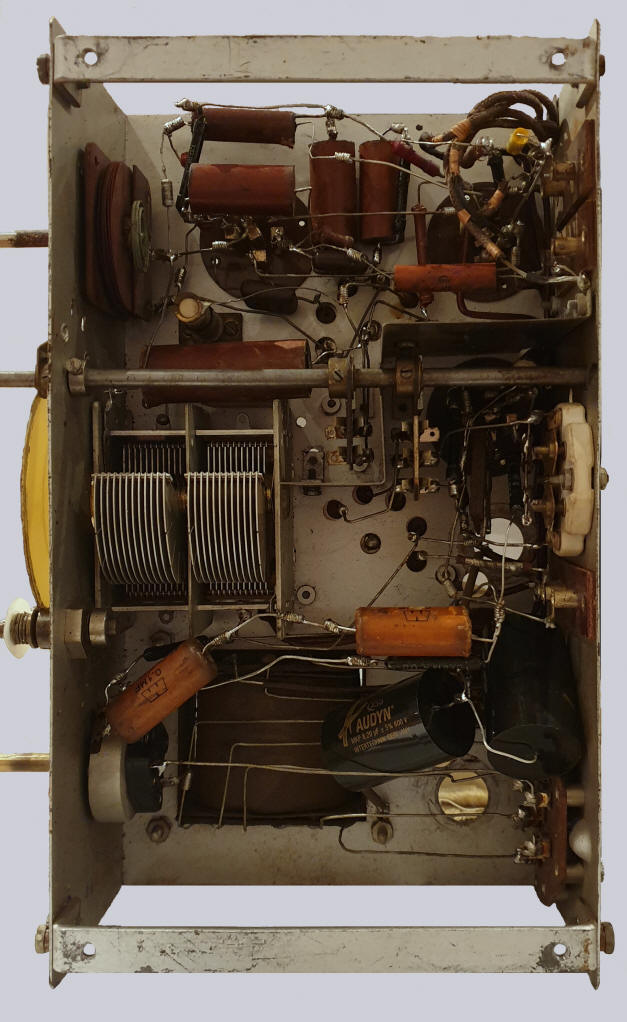

De onderzijde van het chassis
Advertentie in het Limburg Dagblad van 9
februari 1935
Foto van de Erres KY140 uit een folder
De radio is op deze foto uitgerust
met de knoppen die op de grotere modellen werden
toegepast. Uiteindelijk werd gekozen voor kleinere
knoppen. Op de dagbladadvertentie hierboven is de radio
met die kleinere knoppen afgebeeld.
