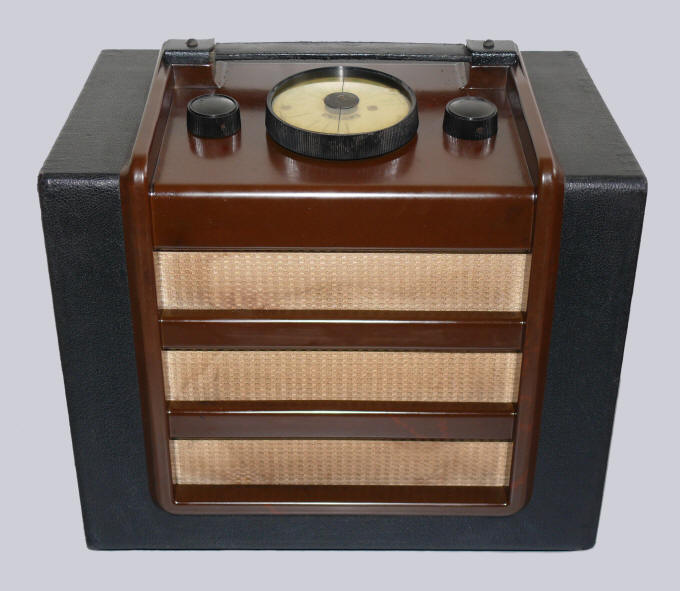

Houten kast
bekleed met
zwart kunstleer. Met lederen handvat, bruin bakelieten
middenstuk en zwarte knoppen. De radio heeft
vier buizen. Het toestel staat op een draaibare voet en
is uitgerust met twee ingebouwde
raamantennes. De afstemknop heeft een schaalverdeling
aan de binnenzijde. Voor ontvangst op de middengolf en de lange
golf.
De knoppen van links naar rechts:
golflengteschakelaar (MG/LG/uit), afstemming, volume.
In de linker zijkant zitten
aansluitingen voor antenne en aarde, rechts zit een
aansluiting voor een koptelefoon en een knopje waarmee
de luidspreker kan worden uitgeschakeld.
In het toestel zelf is ruimte voor
een anodebatterij en een 2 volt accu.
De beide
raamantennes worden individueel geschakeld tussen de
gloeidraad en het rooster van de HF buis, die via een
transformator gekoppeld is met de roosterdetector. Deze
is via een RC koppeling verbonden met de LF buis.
De LF buis is via een transformator gekoppeld met
de eindbuis. De negatieve roosterspanningen worden
gemaakt door een tweetal weerstanden in de -HT leiding.
Het verbruik is 0,5 A voor de
gloeispanning en 7 mA voor de hoogspanning.
Luister naar "You
can't stop me from dreaming" door het orkest van George
Elrick, gezongen door Georg Elrick, opgenomen op 14 oktober 1937

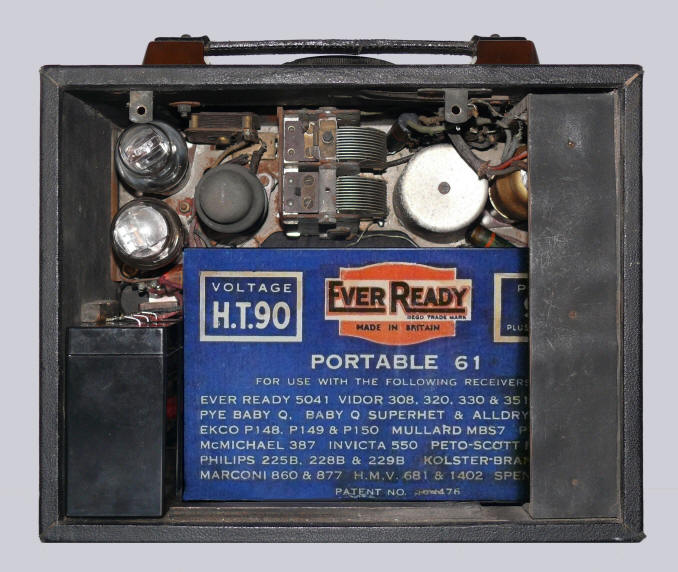

De achterzijde
van de radio
De batterij en de accu nemen veel
plaats in. Links de 2 volt accu's; daarnaast de 90 volt
anodebatterij, een replica. Passende batterijen zijn de
Exide Drydex H1146 en de hier gebruikte EverReady
Portable 61. De 2 volt accu's blijken nog precies te
passen tussen de daarvoor bestemde latjes. De
anodebatterij wordt op zijn plek gehouden tussen een latje op de
achterwand en een rubberen plaatje dat op de achterkant
van de luidspreker is bevestigd.

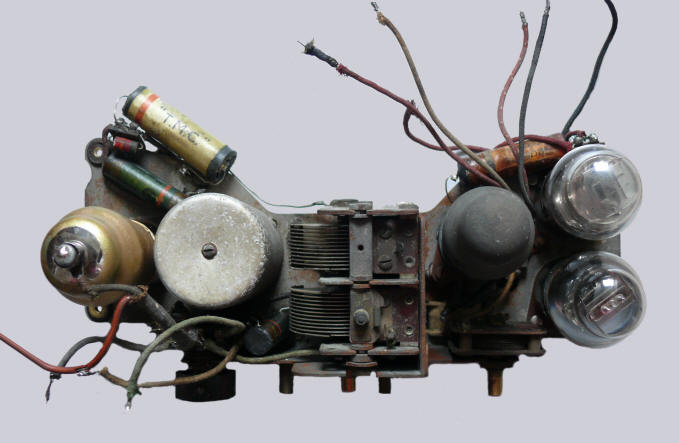

De bovenzijde van het chassis

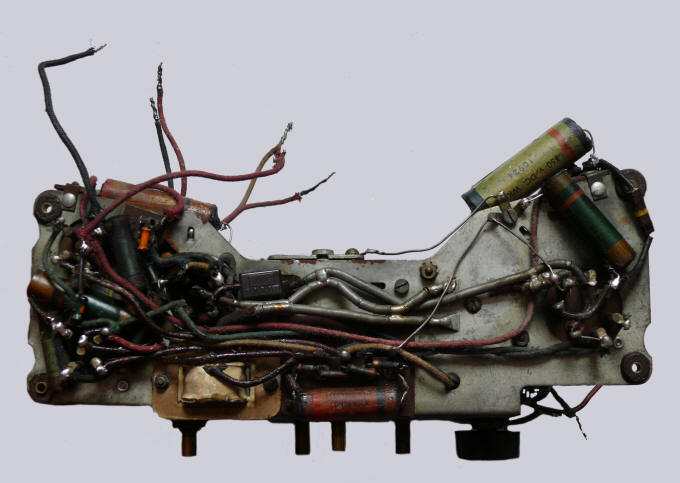

De onderzijde van het chassis
Afbeelding uit een
Ekco folder voor het catalogusjaar 1937-1938

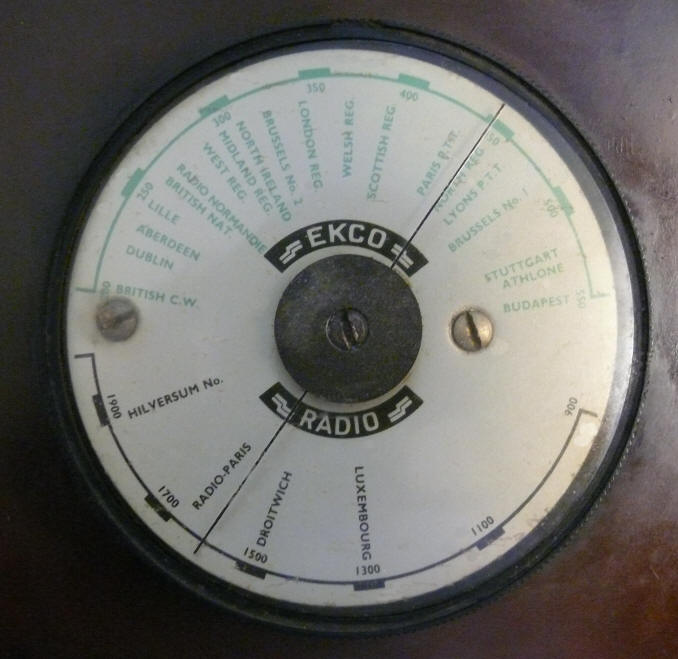

Zenderschaal
