Wisselstroomontvanger met accu
voor een deel van de gloeistroom

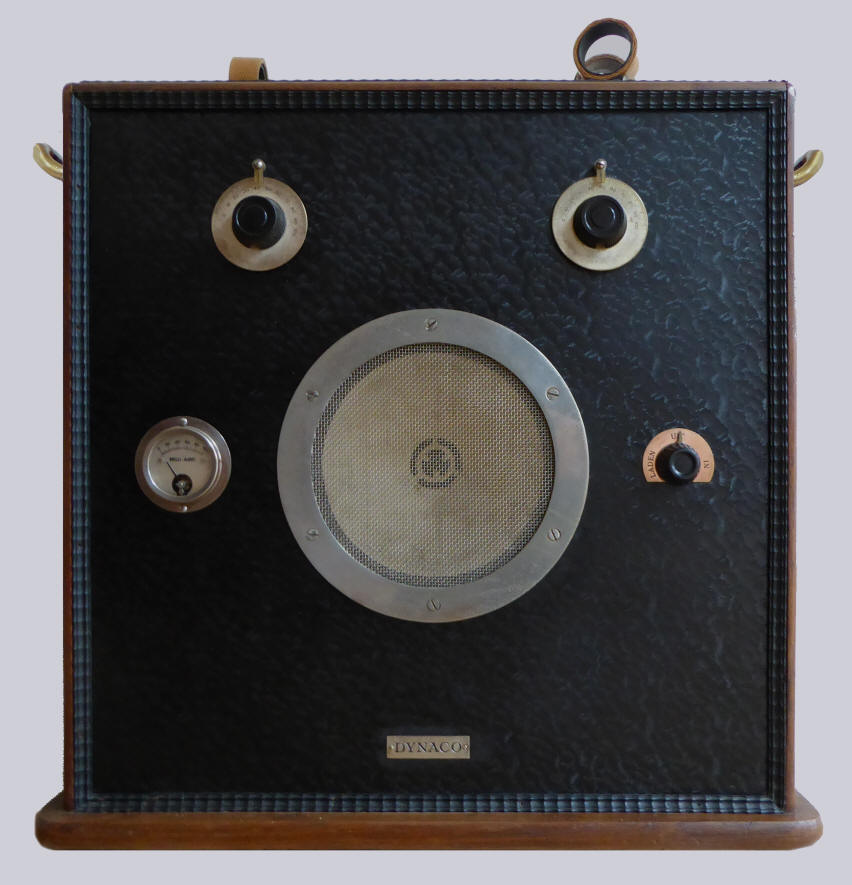

Uitgevoerd in massief Slavonisch eikenhout met
zwart kunststof front, zwarte houten sierranden en
met een scharnierend
achterdeurtje. Aan de bovenzijde van het
toestel
kunnen vier spoelen worden ingestoken.
Door middel van een beweegbare spoel
wordt de terugkoppeling ingesteld. Aan
de bovenzijde van het front zitten de
knoppen voor primaire en secondaire
afstemming, in het midden de
elektrodynamische luidspreker met links
een milliampèremeter die de anodestroom
van de eindbuis laat zien. Rechts van de
luidspreker zit een knop met de posities
"in", "uit" en "laden".
In de linkerzijde zitten de antenne-aansluiting
en de aansluitingen voor een accu. In de
rechterzijde zit het netsnoer. Aan de
achterzijde kan een grammofoon worden
aangesloten.
Martinus Hellingman in 1957
Gezien het zeer hoge gewicht
(ruim 47 kg!) zijn
aan de zijkanten van de kast handvatten aangebracht.
De radio was bedoeld voor grotere
ruimtes, zoals café's, restaurants of
danszalen.
De radio heeft een
ingebouwde acculader die kan worden
gebruikt om de 4 volt accu voor de
gloeistroom van de drie radiobuizen op te laden wanneer de radio
niet wordt gebruikt. Een zware ingebouwde voeding
zorgt voor de hoogspanning en de
gloeistroom van de gelijkrichter en de
eindbuis.
Zowel de radio als de elektrodynamische luidspreker zijn een
ontwerp van drs M. Hellingman, docent
aan de Dordtse M.T.S. Een artikel dat
hij over de luidspreker schreef in Radio
Nieuws van oktober 1927 is
hier te lezen.
De radio ontvangt -
afhankelijk van de spoelenset - op de middengolf
en op de lange golf.
Het toestel kwam rond 20
augustus 1928 op de markt. Op die dag
verschenen de eerste advertenties en
werd de radio in
de gehoorzaal aan de Groenmarkt 50 in
Dordrecht
gedemonstreerd. Een maand later werd de
ontvanger
gedemonstreerd in de koffiekamer van de
Dordtse bloemententoonstelling. Ook in
Hellingman's geboorteplaats Purmerend
werd het toestel regelmatig
gedemonstreerd. In Den Haag werd het
toestel verkocht bij Radio-Hofstad.
De oorspronkelijke prijs
was f 650,-.

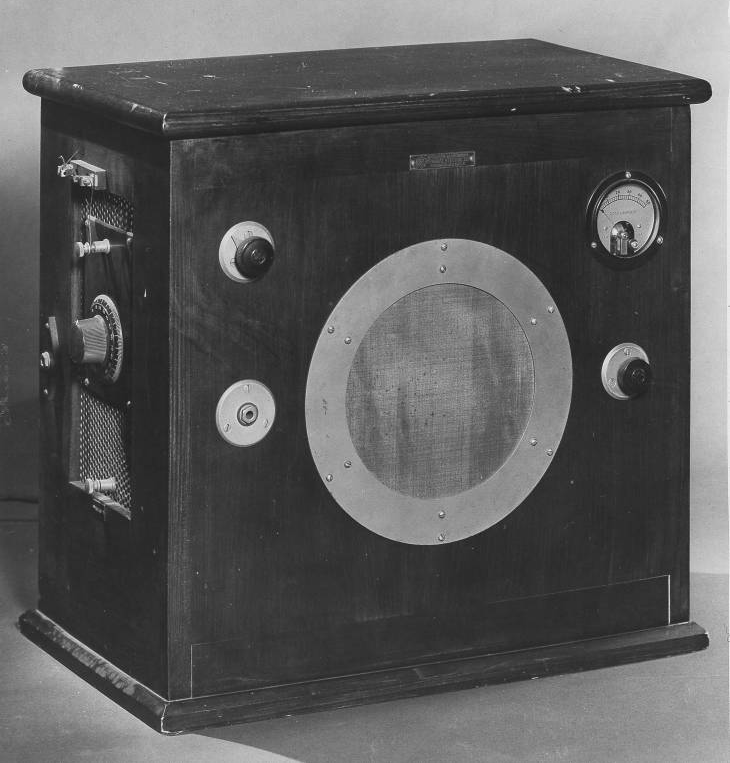

Hellingman heeft bij het ontwerp van de radio
waarschijnlijk goed gekeken naar de eerste
ontwerpen van Chester Rice en Edward Kellogg uit
1924. Het met de hand gemaakte model hieronder
werd vervaardigd door het General Electric
Research Laboratory en lijkt sterk op de Dynaco
A.
Luister naar "'s
Wonderful" door Ambrose and his Orchestra,
opgenomen op 13 november 1928.

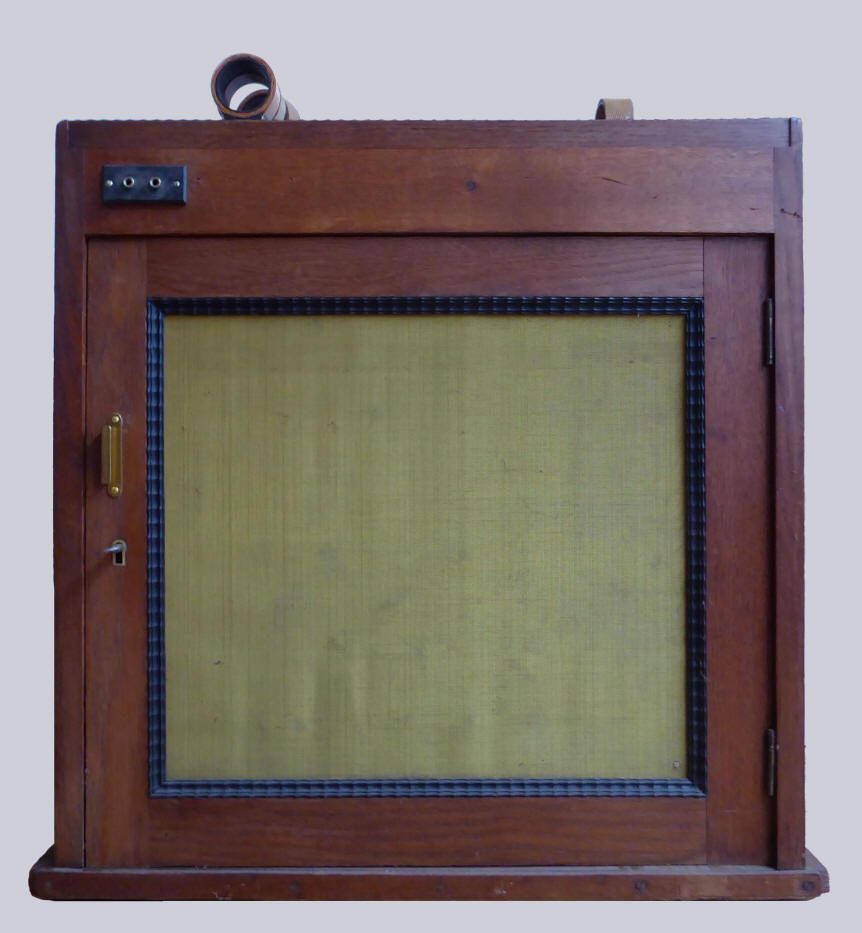

Achterzijde

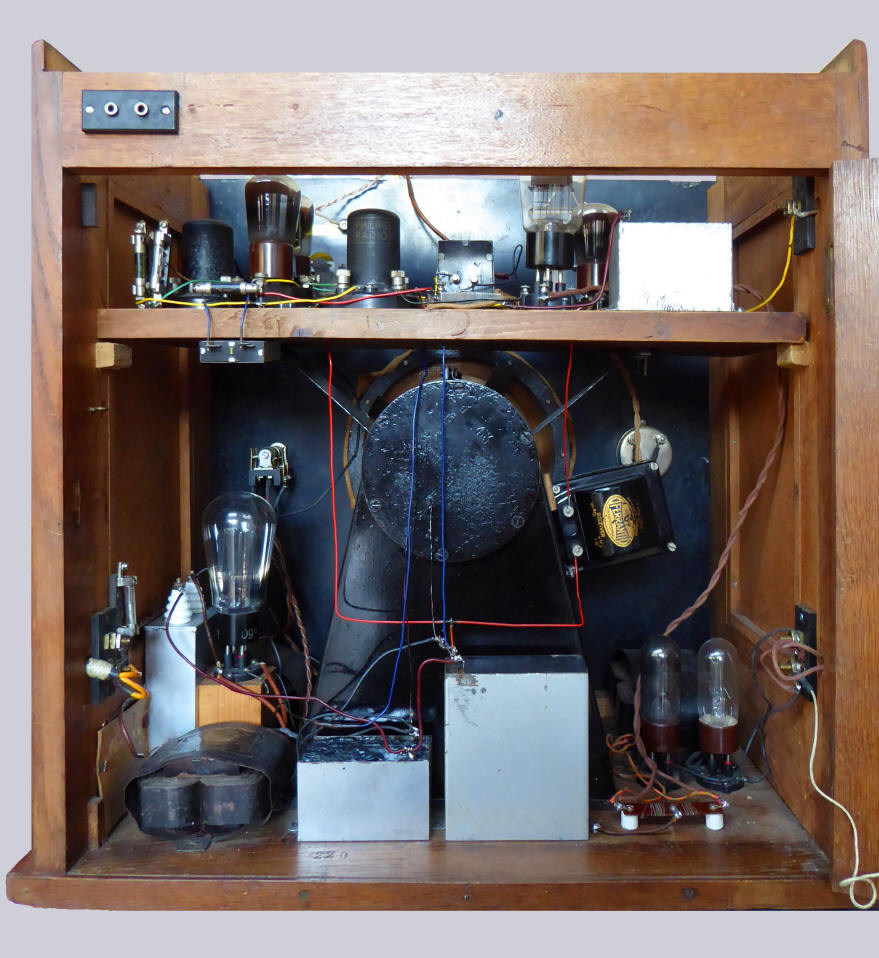

Achterzijde met geopende deur

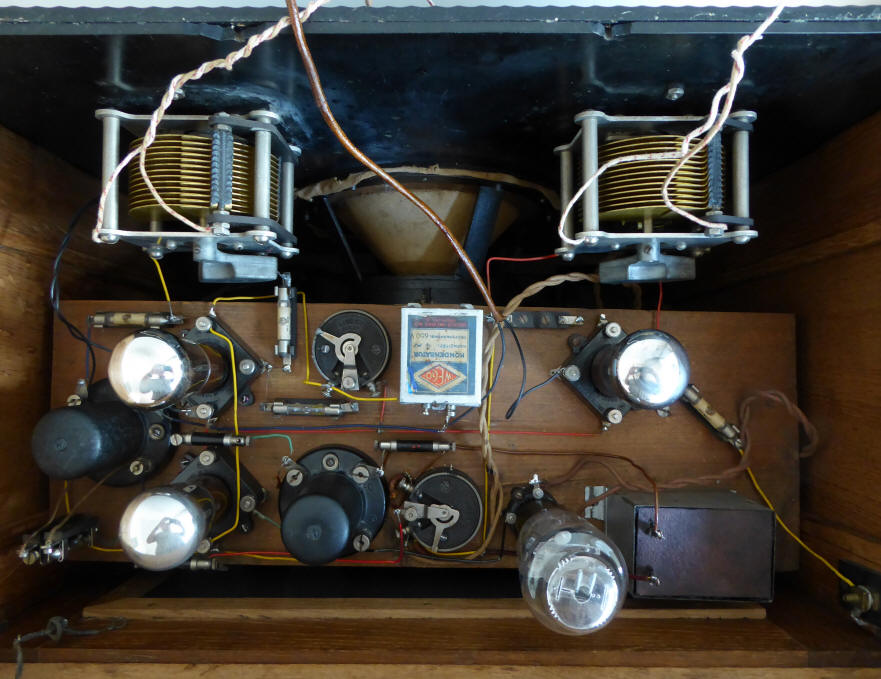

Bovenzijde
Zichtbaar zijn twee Philips
4001 weerstandskoppelingen, afstemcondensatoren
van het merk General Radio, verende buisvoetjes van het
Engelse Benjamin, een condensator van het Duitse
Wego, twee regelbare weerstanden van Lissen en
condensatoren en weerstanden van Loewe en
Dralowid.

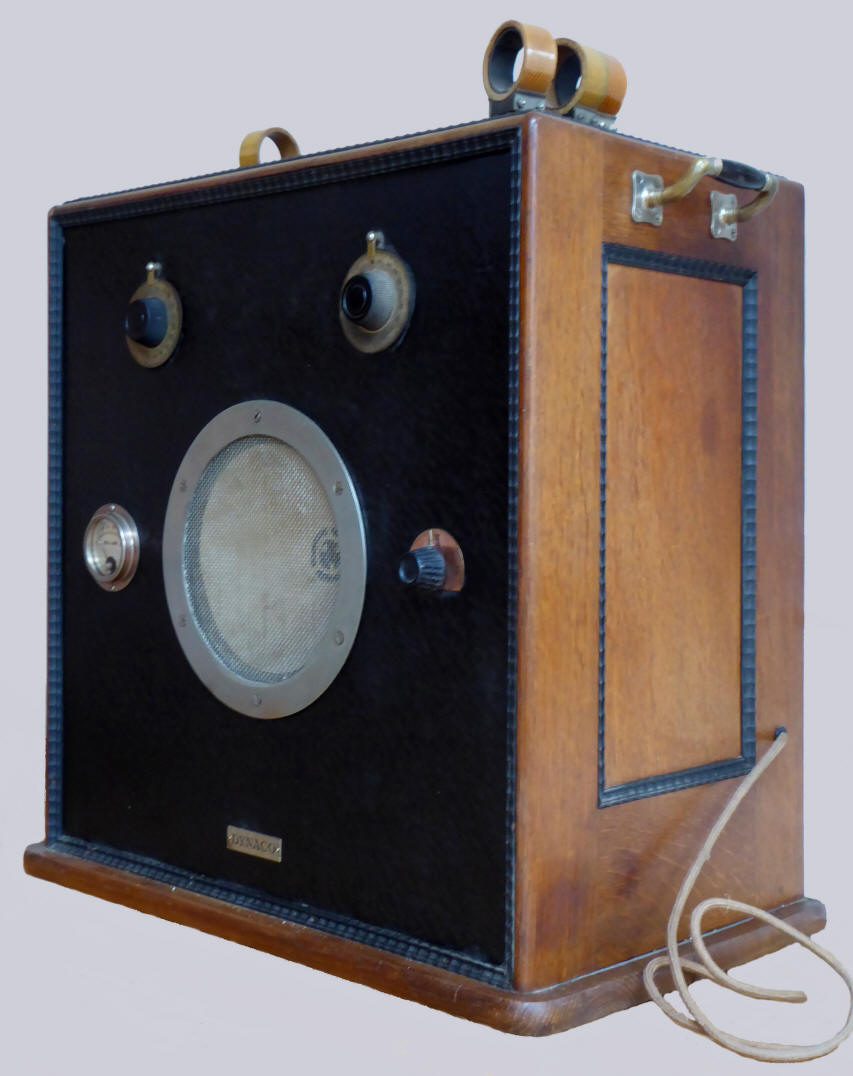

Zij-aanzicht

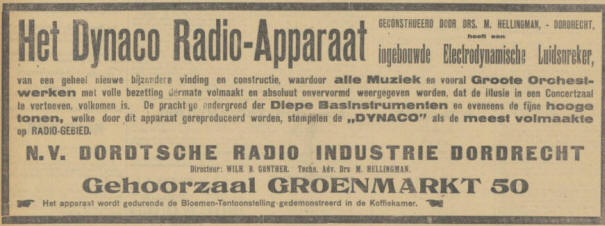

Advertentie in de Dordrechtsche
Courant van 20 augustus 1928

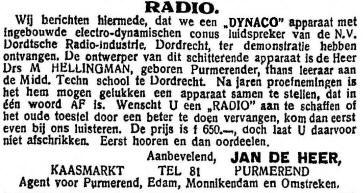

Advertentie in "De Waterlander" van
15 september 1928

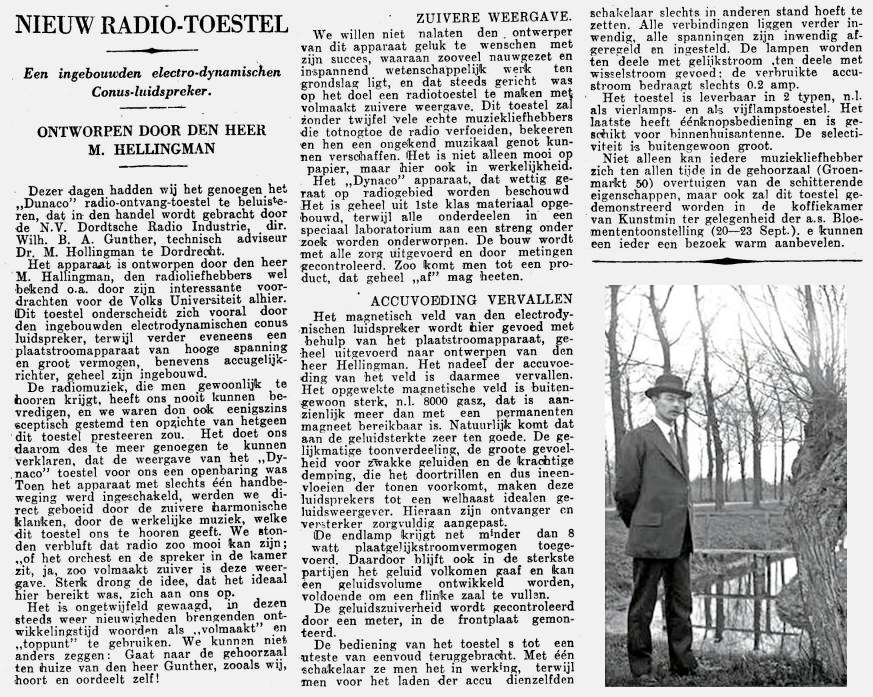

Artikel in de Dordrechtsche Courant
van 20 augustus 1928
Martinus Hellingman op een foto uit
begin jaren '20

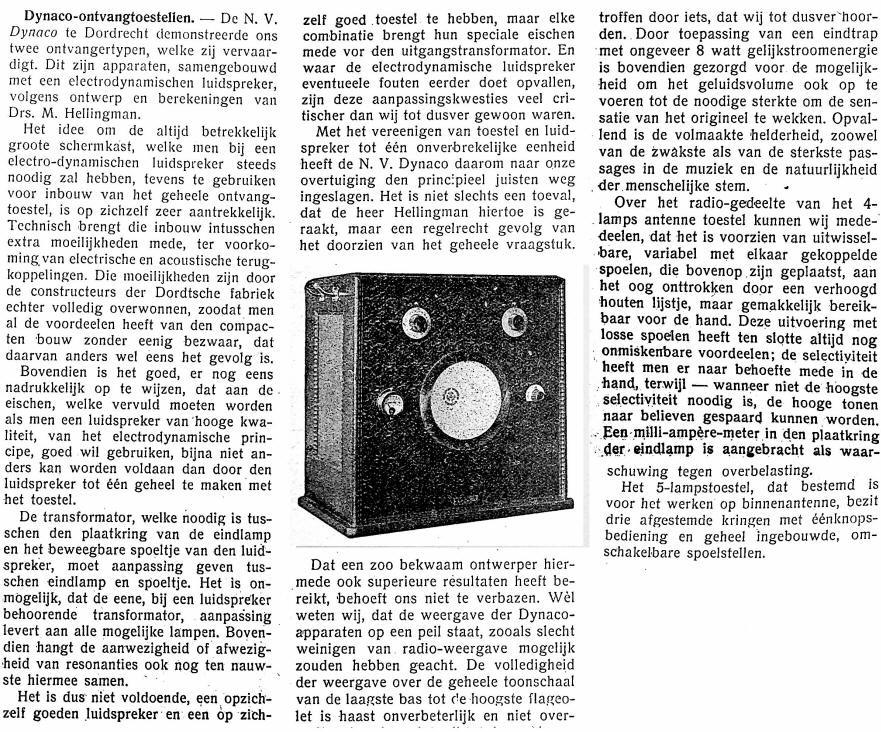

Artikel in Radio-Expres van 22
februari 1929
