De Chakophone 1B zoals gekocht

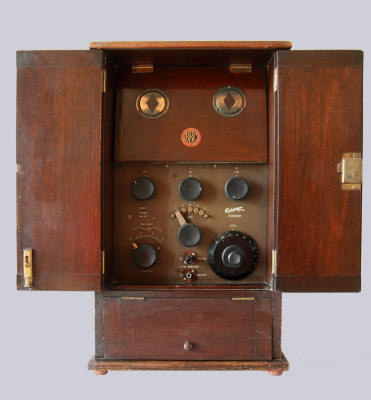

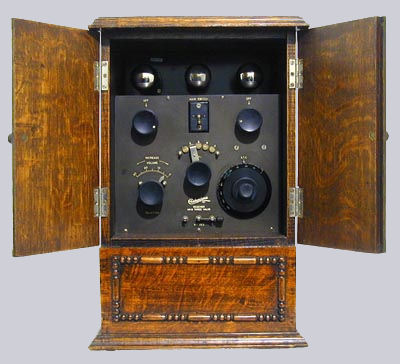

Foto van een Chakophone 1B van een veilingsite

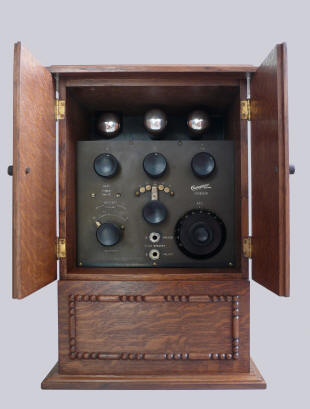

De gerestaureerde Chakophone 1B



DE SITUATIE VR DE RESTAURATIE

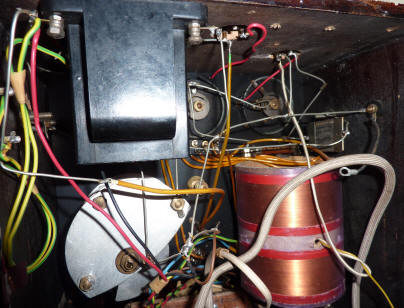

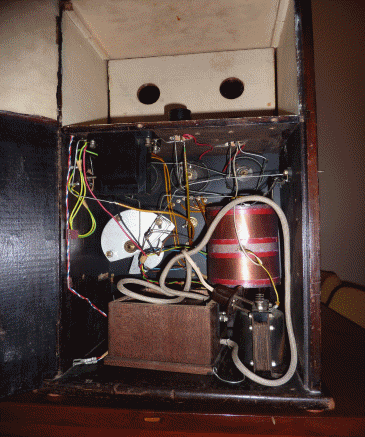

Interieur van de ontvanger met voedingsblok Detail van het chassis Het uitgebouwde chassis
Het chassis van de Chakophone 1B was ingebouwd in een mahoniehouten kast met twee deurtjes en een scharnierend klepje aan de onderzijde. Boven het chassis was een tweede scharnierende klep aangebracht met twee venstertjes met messing beslag en rood glas. Er was ook een BBC logo aangebracht. In het wit geschilderde compartiment achter deze klep waren vertikaal de drie buizen geplaatst, samen een gloeilampje. De achterzijde toonde een rommelig binnenwerk met oude en nieuwe componenten en een moderne, slecht gebouwde voeding. Een originele Chakophone koppeltransformator was nog aanwezig, evenals een Chakophone detector condensator. De spoel was opnieuw gewikkeld.
Informatie bleek moeilijk te vinden. Na enige contacten in Engeland te hebben benaderd, kreeg ik een aantal foto's van een ander Chakophone 1B chassis (zie hieronder). Alle informatie die tot nu toe werd gevonden had betrekking op een latere versie van de radio, met een aan/uit schakelaar op de plaats van de middelste reostaat en een omschakelaar op de plaats van de beide telefoonaansluitingen. De schakelaar en de aansluitpunten voor antenne en aarde bij mijn oudere type hebben aan de achterzijde gezeten, volgens een tekst in een advertentie. Aansluitingen en schakelaar zijn nog aanwezig.


FOTO'S VAN EEN GERESTAUREERD CHASSIS

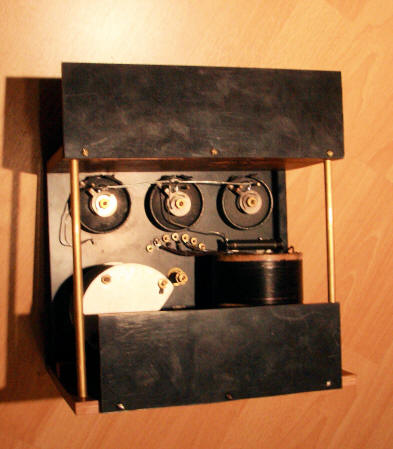

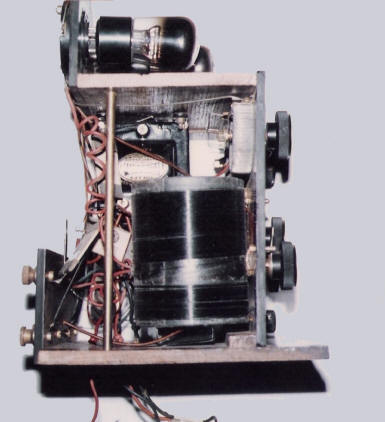

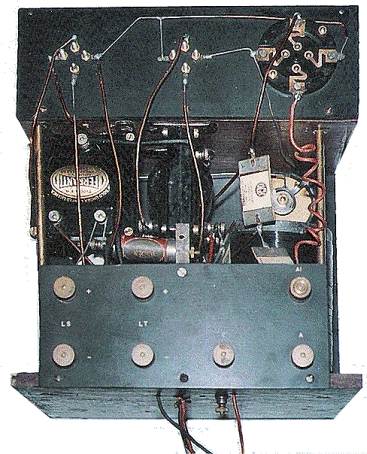

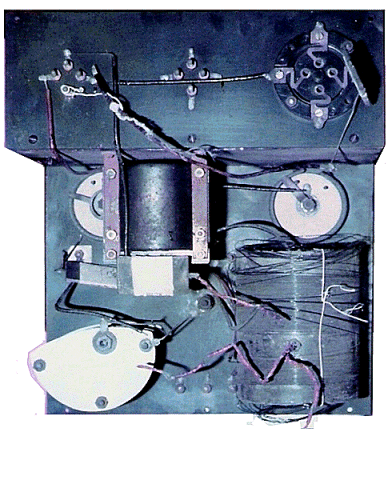

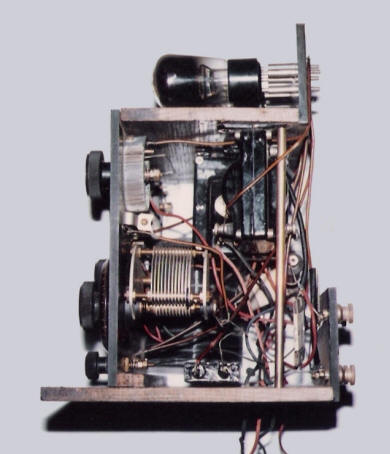

Foto's van een ander Chakophone 1B chassis vr (eerste foto) en na restauratie



RESTAURATIE VAN DE RADIO

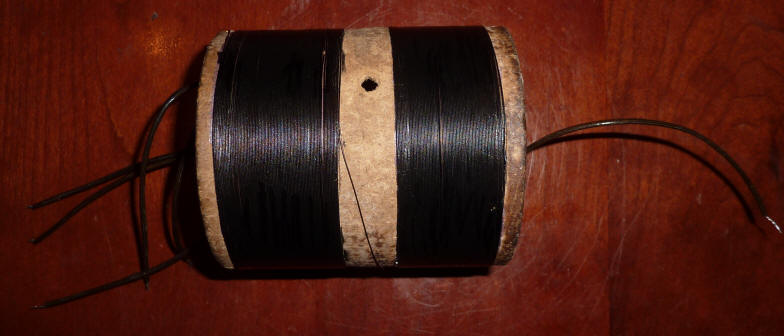

8 november 2012. De spoel wordt van gekleurd plakband ontdaan en zwart gemaakt

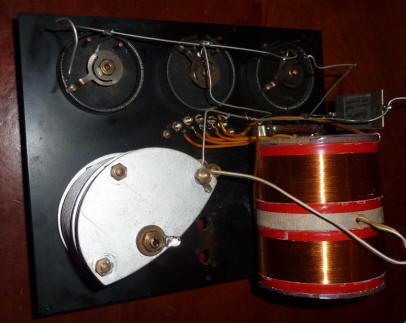

27 november 2012. Het chassis wordt opgebouwd
28 november 2012. De messing steunen en het buizenschotje zijn toegevoegd

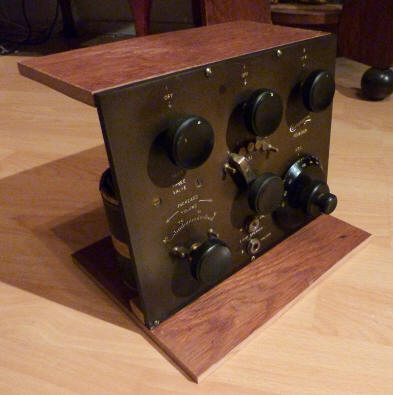

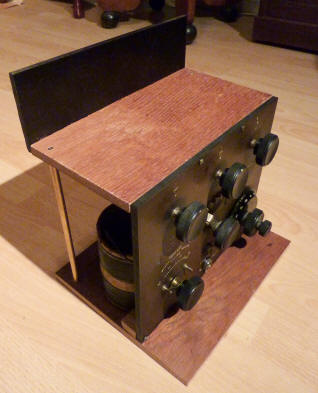

29/30 november 2012. Achterschotje bevestigd. Originele Chakophone weerstand geplaatst. De basisvorm van het chassis is nu compleet. Het achterschotje is later vervangen door een houten exemplaar

1 December 2012. Penhouders voor twee van de drie buizen gemaakt. De detector komt links en heeft een verende buisvoet.

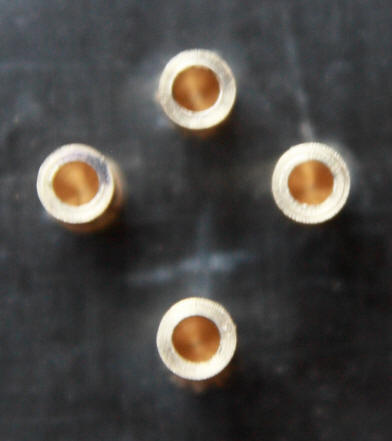

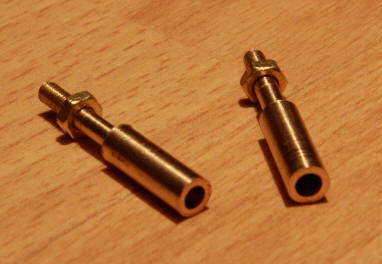

2 december 2012. De eerste vier busjes voor de middelste buisvoet zijn gemonteerd

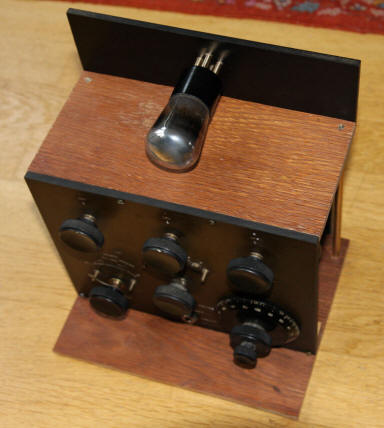

Het chassis met ingestoken buis. Rechts komt nog eenzelfde buis

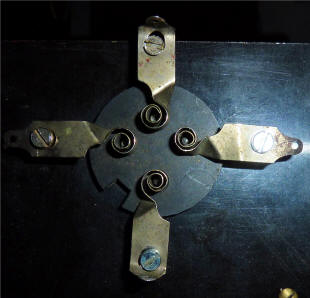

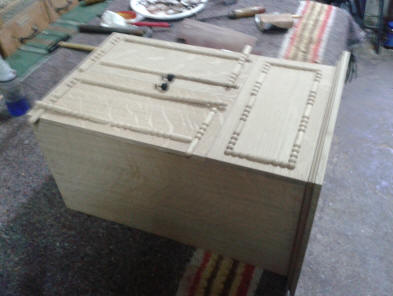

Begin januari 2014: het kastje is klaar... ...inclusief de ornamenten 9 februari, de verende buisvoet is ingebouwd

De voorzijde... ... en de achterzijde van de buisvoet 19 Februari. De bedrading is bijna compleet

Het toestel is compleet bedraad met oud draad en de restauratie is afgerond, met veel dank aan John Hupse. Het toestel speelt prima.
