Voor ontvangst van de middengolf en de
lange golf.

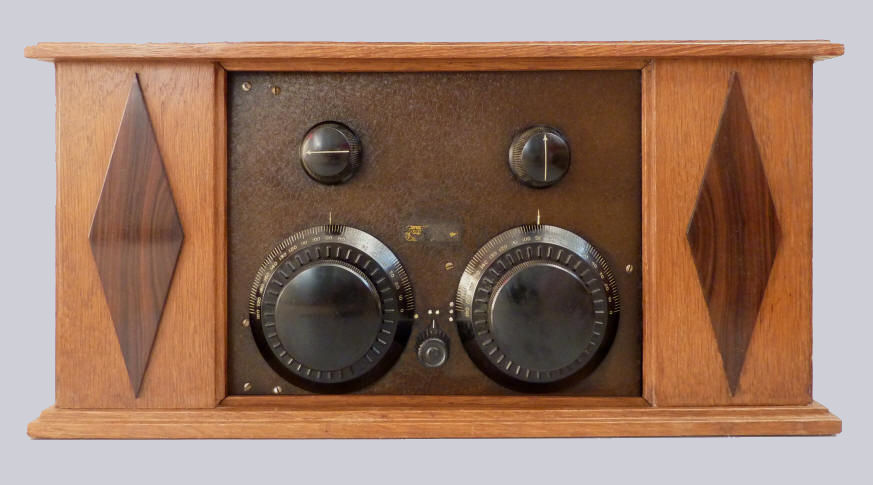

Materiaal: Eiken kast met twee
ruitvormige coromandelhouten
versieringen en ebonieten frontplaat.
Linksboven zit een
reostaat, waarmee de hf buis kan worden
geregeld; rechtsboven zit de knop
voor de terugkoppeling. De twee grote knoppen dienen
voor de primaire en secondaire
afstemming. Deze knoppen zijn beide
uitgerust met fijnregeling. Tussen deze knoppen zit een
standenschakelaar waarmee het
golflengtebereik in drie standen kan worden ingesteld.
De eerste twee standen schakelen de
middengolf, de laatste de lange golf.
De oorspronkelijke prijs was f 172,50.
Luister naar "Kijk je
's avonds even naar de sterren!" door het
Dansorkest van Dajos Bela,
opgenomen in 1928.

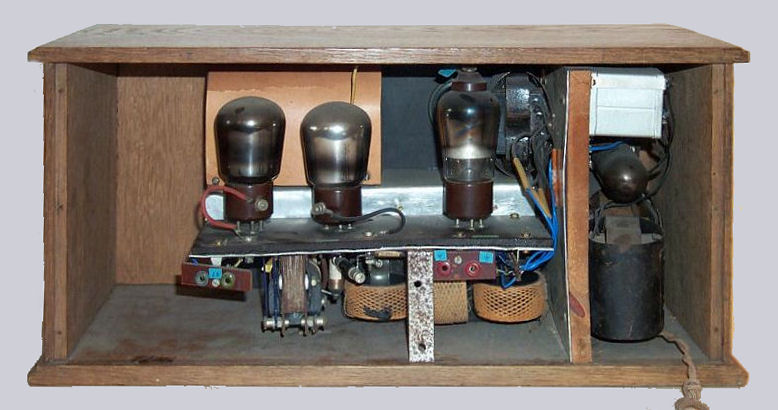

Achterzijde vóór restauratie
Rechts zit het voedingsdeel van de ontvanger,
met een Philips 451 kwikdampgelijkrichter die daar
natuurlijk niet thuishoort. Op deze plaats hoort een 373
te zitten. Achter de
C142 is een extra Ferrix gloeistroomtransformator bevestigd;
een vreemde toevoeging, omdat de gloeistroomwikkelingen
van de voedingstransformator nog goed zijn. Achter de kartonnen
kap zit een door Bekius gefabriceerde variometer voor
inductieve koppeling.

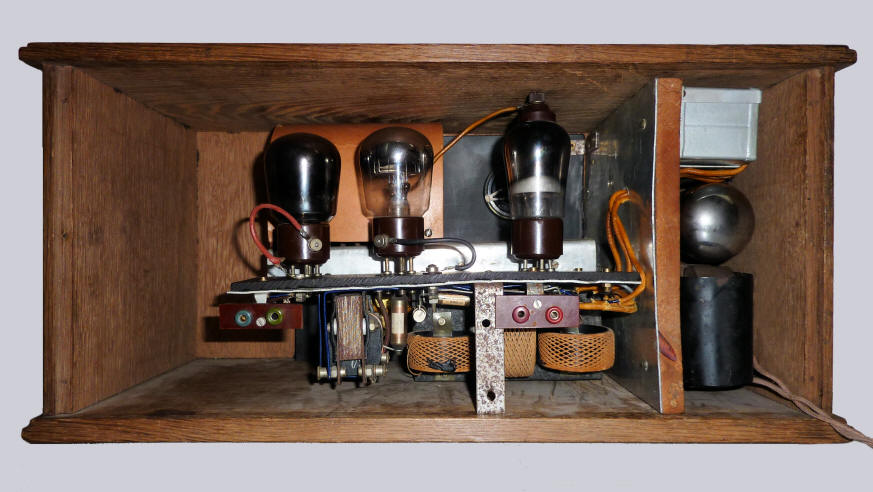

De radio na restauratie
De extra gloeistroomtransformator is
verwijderd en een deel van de bedrading naar het
voedingsblok is opnieuw
gelegd

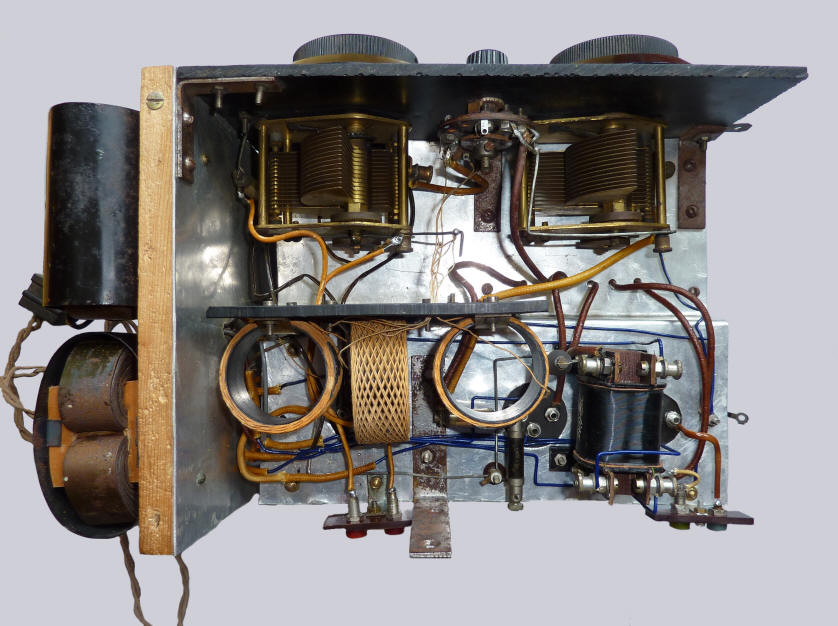

Onderzijde chassis
De koppeltransformator is van Körting, de afstemcondensatoren zijn van het Engelse Brandes.

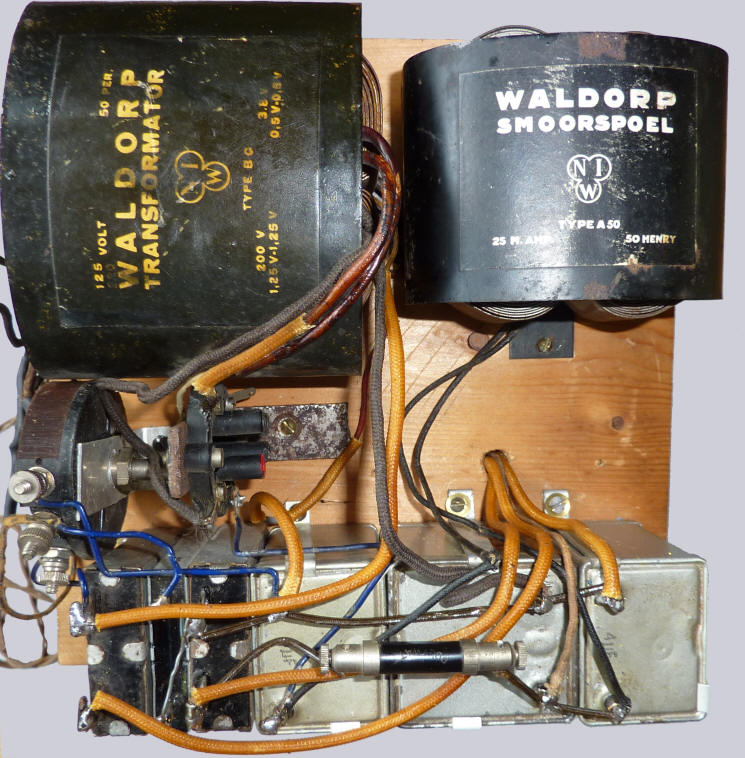

Voedingsdeel met Waldorp transformator
en smoorspoel

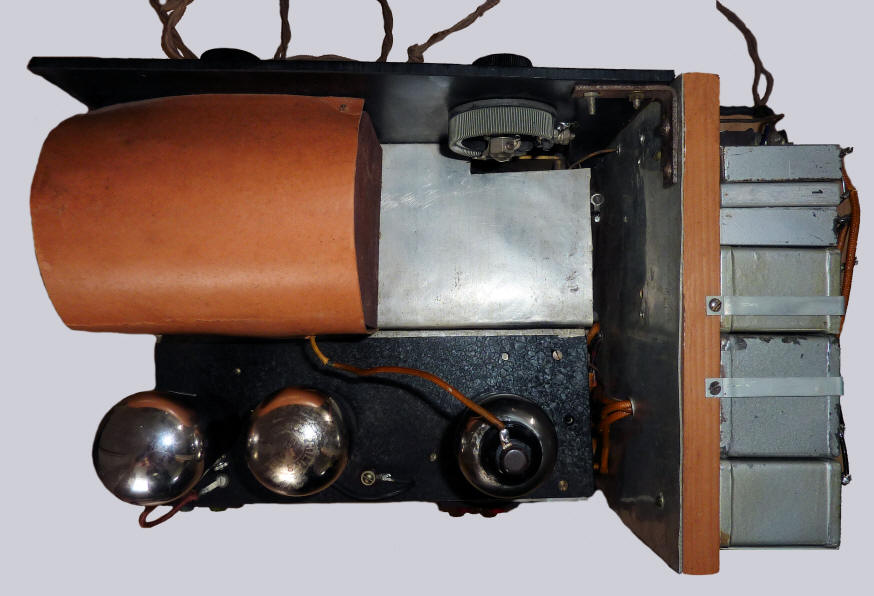

Chassis (bovenaanzicht)
Advertentie in de Provinciale
Overijsselsche en Zwolsche Courant van 28 september 1928
