Superheterodyne tropenontvanger

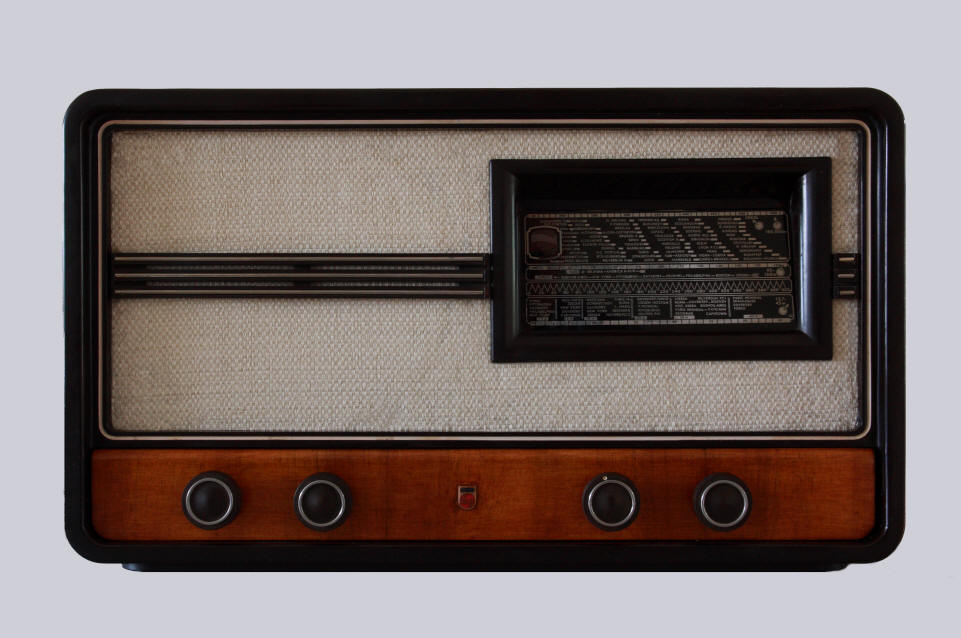

In bakelieten kast met een roodbruin gelakt houten paneeltje achter de knoppen. De knoppen van links naar rechts: toonregeling, aan/uit volume, golfbereik, afstemming.
Met middengolfband (160-585 meter) en twee korte golfbanden (13,7-45 meter en 45-160 meter). De middenfrequentie is 452 kHz.
De schaal wordt van enige afstand van achteren verlicht. Het schaallampje is een verzwaard type (Philips 8091D: 6,3 volt bij 0,64 A). De wijzer is een smalle, staafvormige glazen lens, zodat de zender wordt aangegeven door een lichtstreep.
Aan de achterzijde zijn, behalve een aansluiting voor antenne en aarde, ook een grammofoonaansluiting en een aansluiting voor een extra luidspreker aanwezig. Door middel van een schakelaar kan worden gekozen voor radio of grammofoon.
Een stempel op de luidspreker geeft aan dat deze werd gemaakt in september 1940. De radio is gebruikt in het voormalige Nederlands-IndiŽ en is na de oorlog mee teruggenomen naar Nederland. Met dank aan Daan Alers.
De oorspronkelijke prijs was f 187,50. Van het toestel verscheen ook een versie voor wissel- en gelijkstroom: de 494U. De prijs daarvan was f 205,-.
Gegevens
Serienummer: E7483 EO1
Afmetingen (b ◊ h ◊ d): 54 ◊ 31 ◊ 24 cm
Bouwjaar: 1940
Gekregen in: 2013
Verkocht in: 2022
Gewicht: 11 kg
Voltages: 110-245 volt ~
Buizen
Klik op een buis voor meer informatie

Schema

Wat werd er in 1940 uitgezonden?



Luister naar "At The Ramblers Ball" door The Ramblers Dansorkest, opgenomen in 1940

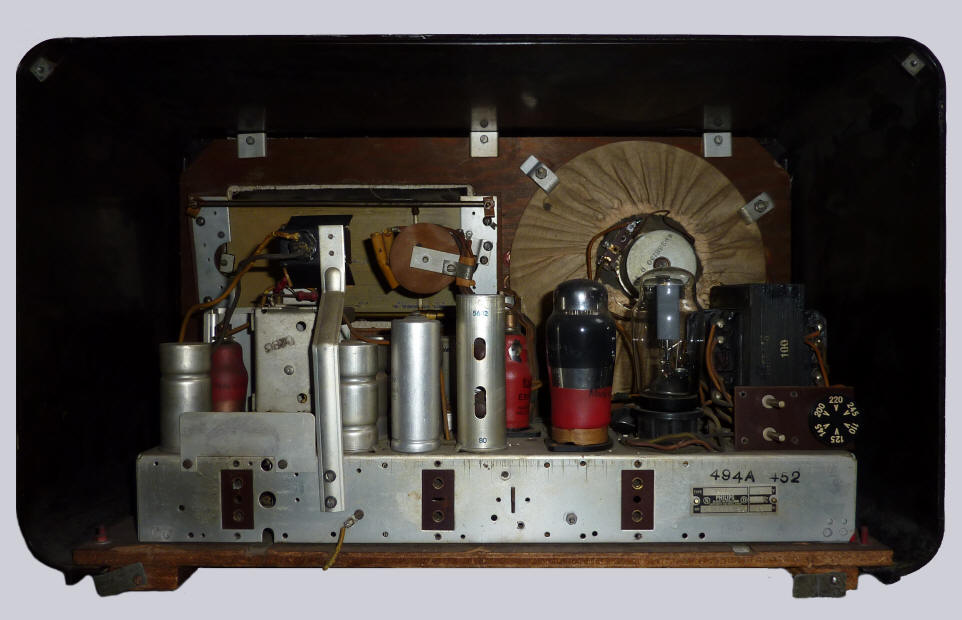

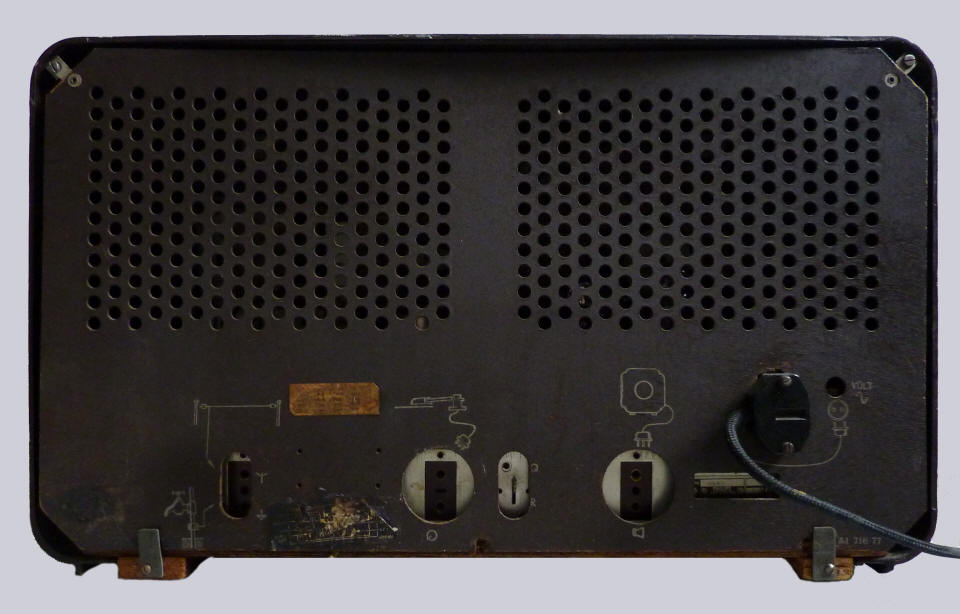

Achterzijde met en zonder achterwand

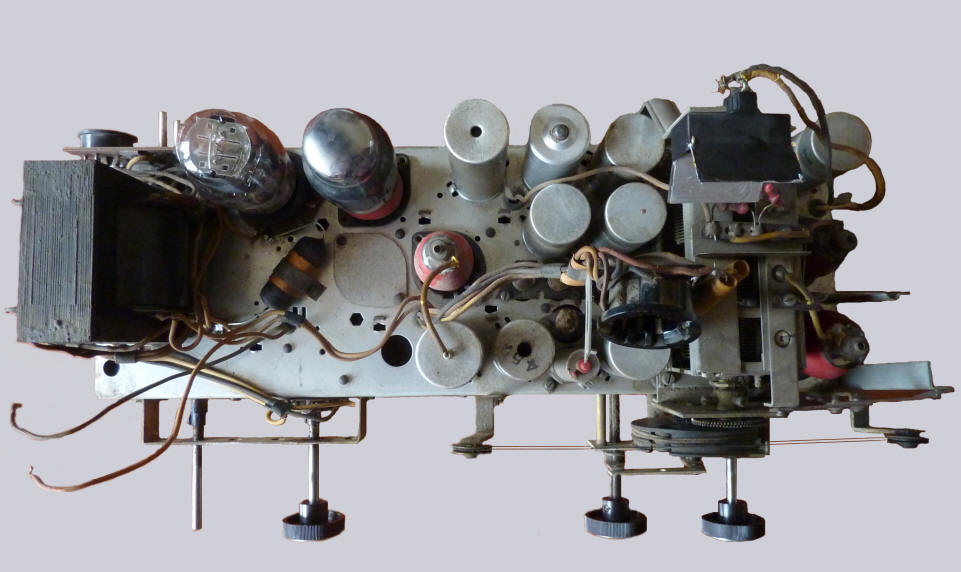

Chassis boven (de twee elco's zijn ooit vervangen door een dubbel uitgevoerd exemplaar, midden boven)

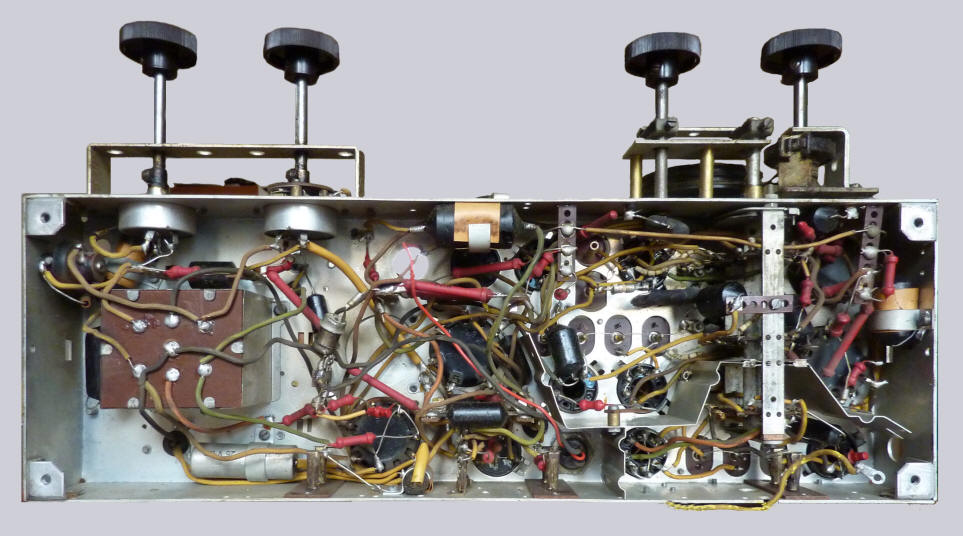

Onderzijde chassis

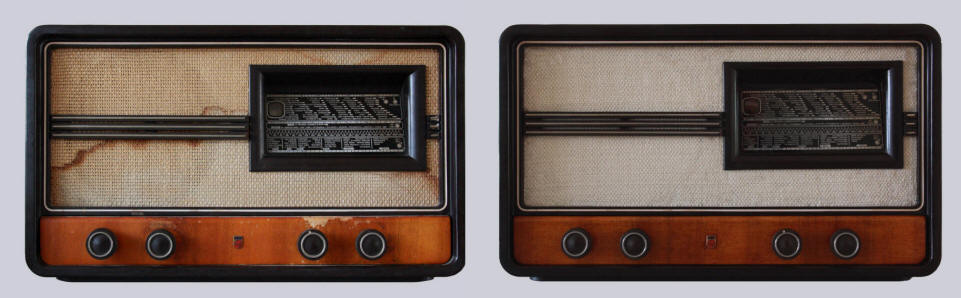

De radio moest worden gerestaureerd, het doekje en het houten paneeltje hadden wat schade.
