Analoge
multimeter |
| In grijze
metalen en
plastic behuizing.
De PM2504 is een universele
elektronische multimeter
voor wissel- en gelijkspanningen en -stromen
met 66 meetbereiken, een
geïntegreerde versterker, een FET-ingangstrap, een
lineaire spiegelschaal en een gecombineerde V - Ω ingang.
Door de hoge ingangsimpedantie zijn
nauwkeurige metingen met hoge impedantie mogelijk. De
polariteit van gelijkstroom en -spanning wordt door een
draaispoelmetertje aangegeven |
|
Beschijving in
Funk-Technik, 1. Oktober Ausgabe, 1976. |
|

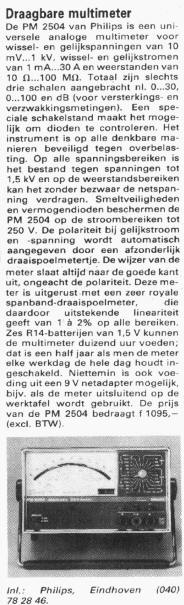

Rechts:
beschrijving in Radio Electronica, 16 maart 1976 |
|
 |
| Er is tevens
een diodetest en een doorgangstest mogelijk.
|
| De voeding wordt
verzorgd door een 9 volt netadapter of door zes UM2 Baby
batterijen van 1,5 volt, die meter duizend uur kunnen
voeden. |
| De PM2504
kwam begin 1976 op de markt. De prijs was f 1095,- ,
excl. BTW. |
| Meetbereiken: |
| Volt en KΩ |
1- 1000 in 7 stappen |
| mV en Ω |
10 - 300 in 4
stappen |
| MΩ |
3 -100 in 4 stappen |
| mA |
1 - 300 in 6 stappen |
| A |
1 - 30 in 2 stappen
(aansluitingen aan de achterzijde) |
| dB |
-40 tot +50 dB in 10 stappen |
|
Gegevens
|
|
Serienummer |
0005456 |
|
Bouwjaar |
1976 |
| Aangeschaft
|
2016 |
| Afmetingen |
21
x 13 x 27,5 cm (b × h × d) |
| Gewicht |
2,6 kg |
