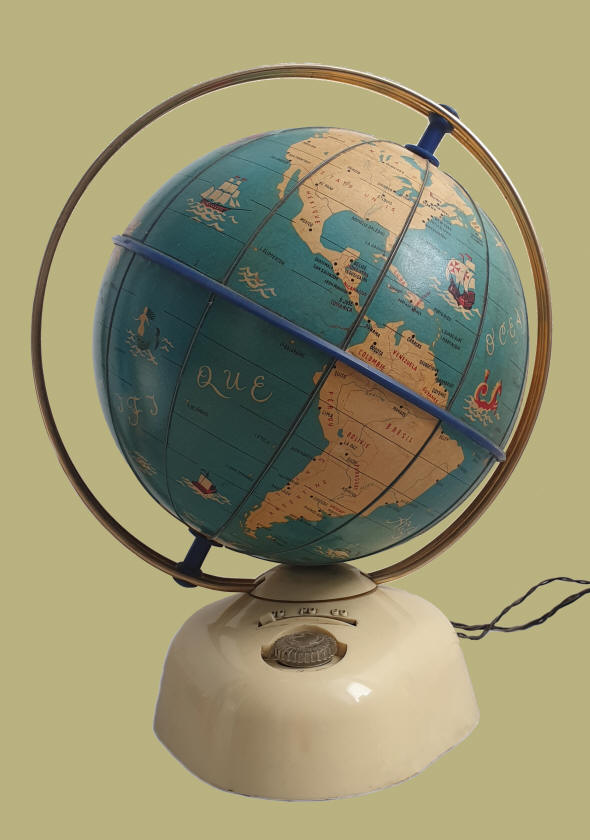

Afstembare raamantenne met versterker in de vorm van een
wereldbol |
| Gemaakt van plastic. De
twee spiralen van de
antenne zelf zijn van goudkleurig geanodiseerd aluminium.
De antenne is geschikt voor ontvangst op de korte golf, de
lange golf en de middengolf. De
knop in de voet wordt gebruikt voor het afstemmen van de
antenne. Daarboven bevindt zich een schuifje voor het omschakelen van de golflengte.
Een lampje (6,5 volt, 100 mA) verlicht het plastic in de
voet ter hoogte van de afstemknop. |
|
De voedingsspanning van 6,3 volt en de
hoogspanning van 250 volt voor de EF80
hoogfrequentversterker worden via een met de Captemonde verbonden buisvoetadapter
afgetapt van de radio. Deze adapter wordt in de buisvoet van de eindbuis
gestoken, waarna de
buis zelf in de bovenzijde van de adapter wordt geplaatst.
De gestekkerde draden van de Captemonde worden verbonden met de antenne- en de aardbus
van de radio. |
|
De antenne is draaibaar,
zodat hij optimaal op een zender kan worden gericht. |
| Omdat de antenne voornamelijk de
magnetische component van het antennesignaal ontvangt,
wordt een groot deel van de storingen tegengehouden. |
| Dit type antenne was vooral populair in
België en Frankrijk. Deze antenne is Frans en werd gemaakt
door Radio-Célard,
32, Cours de la Libération, Grenoble, in de periode 1955-1958. |
|
Célard
maakte deze antenne ook met
ingebouwde netvoeding. |
| De oorspronkelijke prijs was 7890 Fr. |
|
| Aangeschaft in |
2019 |
 |
|
|
| Gemaakt in |
± 1955 |
| Hoogte |
33,5 cm |
 |
Klik op de buis voor meer informatie |
| Voet |
19,5 x 17 cm |
|
|
| Diameter bol |
22 cm |
| Gewicht |
1,2 kg |
|
|
 |
|
Advertentie in Radio Constructeur et Dépanneur,
1957 |
|
|
