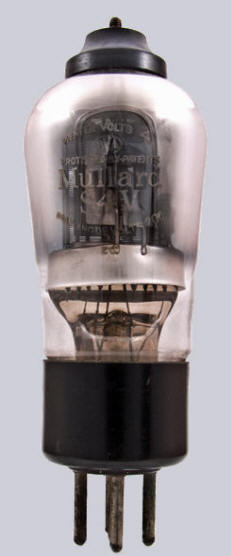

Mullard S4V

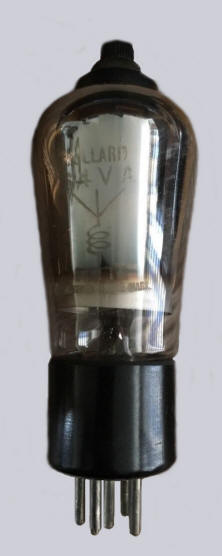

Mullard S4VA

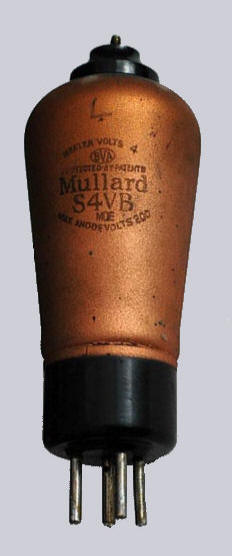

Mullard S4VB



Screened RF tetrode

Introduced in 1929 (B4+sc, B5), 1930 (S4VA and S4VB)

1 2 3 4 5/sc tc base
g2 f f g1 k a B4/B5



  Vf Af Va Vs Vg mAa mAs ra gm
S4V 4 1 200 75 -1 1.5   910,000 1.1
S4VA 4 1 200 110 -1.5 2.5 0.6 500,000 2
S4VB 4 1 200 110 -1.5 4.6 1.05 300,000 2.5
