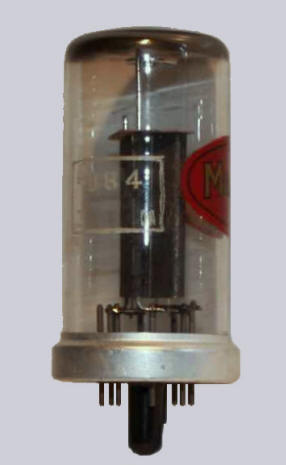

Marconi U84





Full wave rectifier

1 2 3 4 5 6 7 8 base
ic ic a ic ic a f f B8G



Vf Af Va mAa series res. cap.(max)
4 1 250 75 200Ω 16μF
