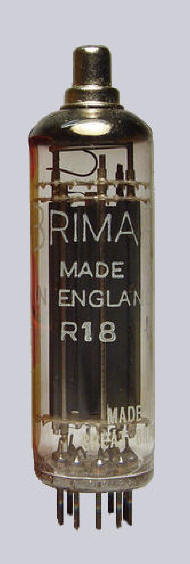

Brimar R18

Half wave rectifier

1 2 3 4 5 6 7 8 9 tc Base
ic ic k f f ic ic ic ic a B9A

Vf

Af

Va

mAa

series res. cap. (max)

6.3

1.1

625

125

150Ω 16μF
Equivalent 6374, 6443, CV2235, EY84

Note: there is also a Dario R18 (1925), a space charge tetrode:



Vf

Af

Va

mAa

3.8

0.36

0-20 2-3
