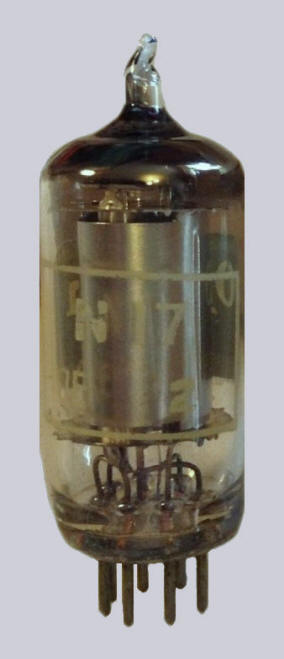

Osram N17



Output pentode for battery receivers

 Introduced in 1940

1 2 3 4 5 6 7 base
f- a g1 g2 fc,g3 a f+ B7G

Centre-tapped filament for 1.4V or 2.8V operation

Vf

Af

Va

 Vg Vs

mAa

 mAs ra

gm

 Pout

2.8

0.05

90

 -7 67.5

7.4

 1.4 100,000

1.58

 0.27



Equivalent 1P10, 2P2, 3S4, CV484, CV802, DL92, VT174
