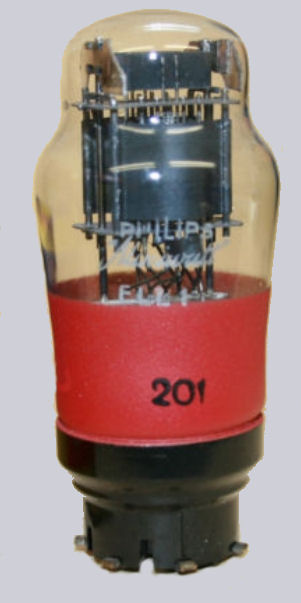

Philips ELL1

Dubbele eind-penthode voor autoradio/Double audio output pentode for car radio

Introduced in 1938

1

2

3

4

5

6

7

8

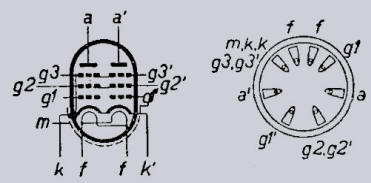

 base

s,k,g3

f

f

g1

a

g2

g1(1)

a(1)

 P



Vf Af Va Vs Vg mAa mAs ra gm Pout Pdiss
6.3 0.45  250 250 -20 15 2.5 14,000 1.8   4.5
