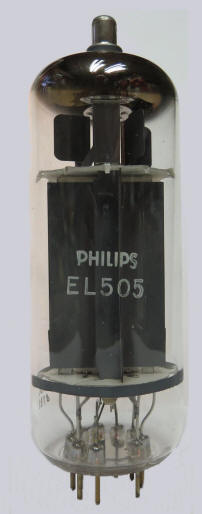

Philips EL505



Beam pentode for colour television

1 2 3 4 5 6 7 8 9 tc base
g1 g3 g2 f f g2 g3 g1 k a B9D



Vf

Af

Va

 Vs Vg

mAa

mAs Pdiss

6.3

0.6

160

 160 0

1400*

 45 25

*) max 7000
