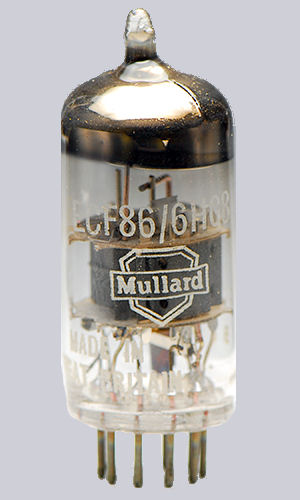

Mullard ECF86

Triode/pentode for television

Introduced in 1961

1

2

3

4

5

6

7

8

9

base

k(p)k(t),g3,s

g1

k(p),k(t)g3,s

f

f

g(t)

a(t)

a(p)

g2

B9A



  Vf Af Va Vs Vg mAa mAs ra gm Pdiss
Pentode 6,3 0.39 170 150 -1.2 10 3.3 350,000 12 2
Triode     100   -3 14   3000 5.5 1.5



Equivalent 6HG8
