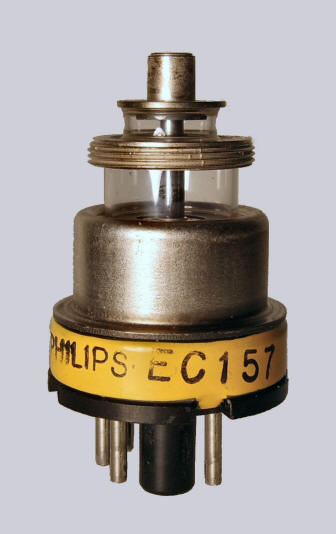

Philips EC157



Disc seal output triode, grounded grid

Introduced in 1959. Used in UHF 4GHz radio-beam transmitters and early satellites

1 2 3 4 5 6 7 8 tc ring lower part base
ic f k - ic - f k a g k coaxial 8



Vf

Af

Va

Vg

mAa

ra

gm

Pdiss
6.3 0.75 180 -1.25 60 2040 21 12.5



Equivalent 8108, CV5397, EC57
