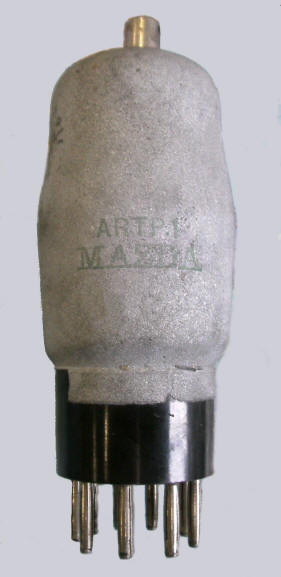

Mazda ARTP1

Pentode/triode frequency changer for battery receivers

Introduced in 1934

1 2 3 4 5 6 7 8 9 tc base
+f - a(t) g(t) m g2 a g3 -f g1 B9



  Vf Af Va Vs Vg mAa mAs ra gm
Pentode 2 0.25 150 60 -1.5 1.2 0.4 1,600,000 0.5
Triode     150     0.7   34,000 1.4



Equivalent CV1344, TP22
