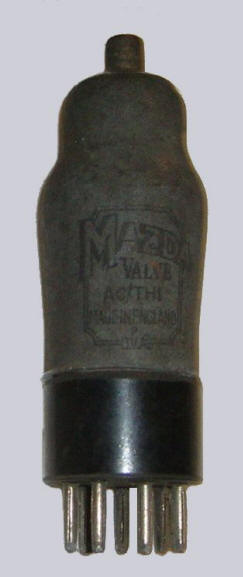

Mazda AC/TH1



Triode / heptode FC

Introduced in 1936 (AC/TH1A 1938, base octal))

1 2 3 4 5 6 7 tc base
a(t) g(t),g3 g2,g4 f f m,k a(h) g1 B7



  Vf Af Va Vs Vg mAa mAs ra gm
heptode 4 1.3 250 100 -3 3 6 1,600,000 0.75
triode     80     4*   3,000 5.3

*) AC/TH1A: 4.5

Equivalent 4THA, 20A1, 41STH, AS4125, CV2830, MM4V, TH4A/B, TH4B, X41
