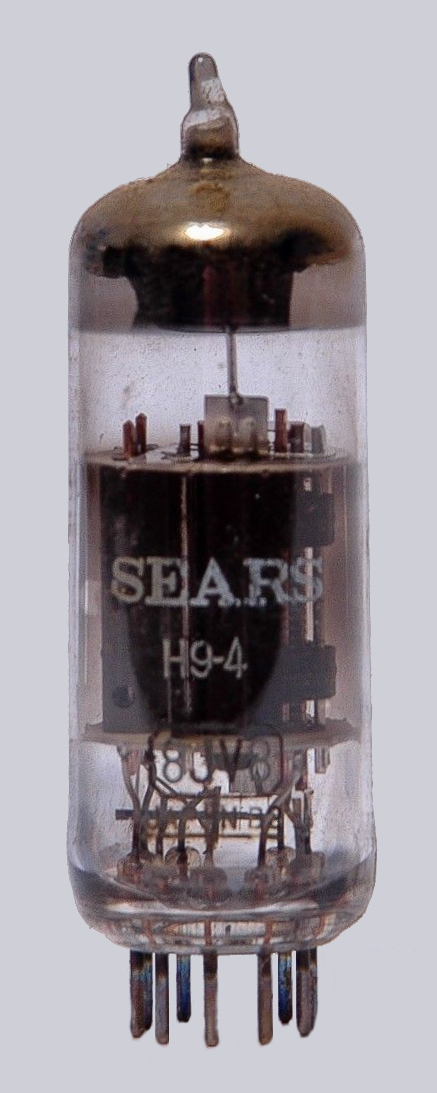

Sears 8JV8



High-mu triode/sharp-cut-off pentode for tv receiver applications

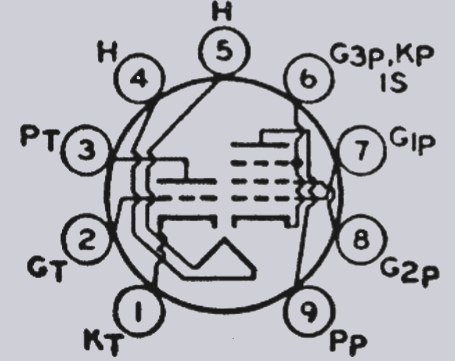

1 2 3 4 5 6 7 8 9 base
k(t) g(t) a(t) f f k,g3,s g1 g2 a(p) B9A



  Vf Af Va Vs Vg mAa mAs ra gm Pa
Triode 8.5 0.45 200   -2 4   17,500 4 1,1
Pentode     200 200 -2.9 22 4 150,000 10.7 4
