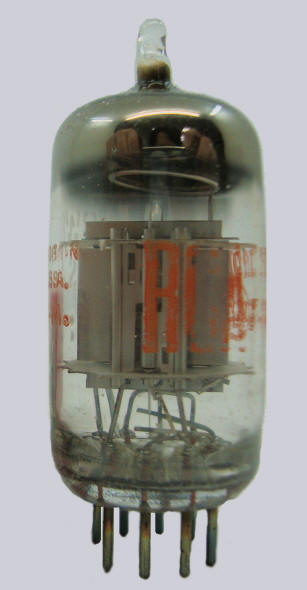

RCA 5BW8



Double diode / pentode





1 2 3 4 5 6 7 8 9 base
d2 k(d) d1 f f g1 k,g3,is g2 a B9A



  Vf Af Va Vs Vg mAa mAs Ra gm Pa
pentode 4.7 0.6 250 110 -0.9 10 3.5 250,000 5.2 3
diode           5
