4Z60

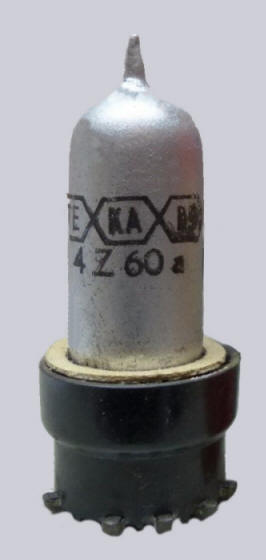

TeKaDe 4Z60a

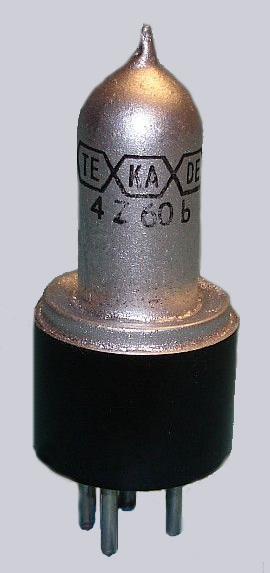

TeKaDe 4Z60b

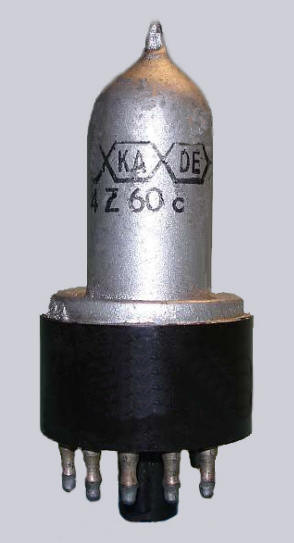

TeKaDe 4Z60c



P base (a)

B4 base (b)

Y8A base (c)

Full-wave rectifier

Replacement tubes for

 AZ1(a)

RGN1064 (b)

and AZ11 (c)

Introduced in 1945

  1 2 3 4 5 6 7 8

base
a - f f - a - - a P
b a f f a         B4
c a - - - f f - a Y8A



Vf Af Va mAa
4 0.8 300 60
