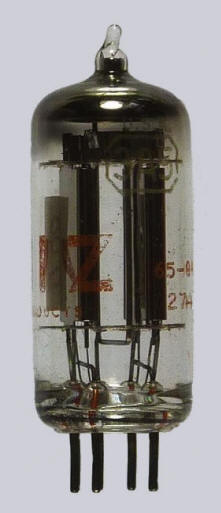

VIZ 3A5

Double triode for battery operated transceivers

Introduced in 1940

1 2 3 4 5 6 7 base
f- a(2) g(2) fct g(1) a(1) f+ B7G

With central tap for 1.4 V operation

Vf

Af

Va

 Vg

mAa

 ra

gm

 Pdiss

2.8

0.11

90

 -2.5

3.7

 8,300

1.8

 0.5



Equivalent CV808, DCC90
