Buizentester

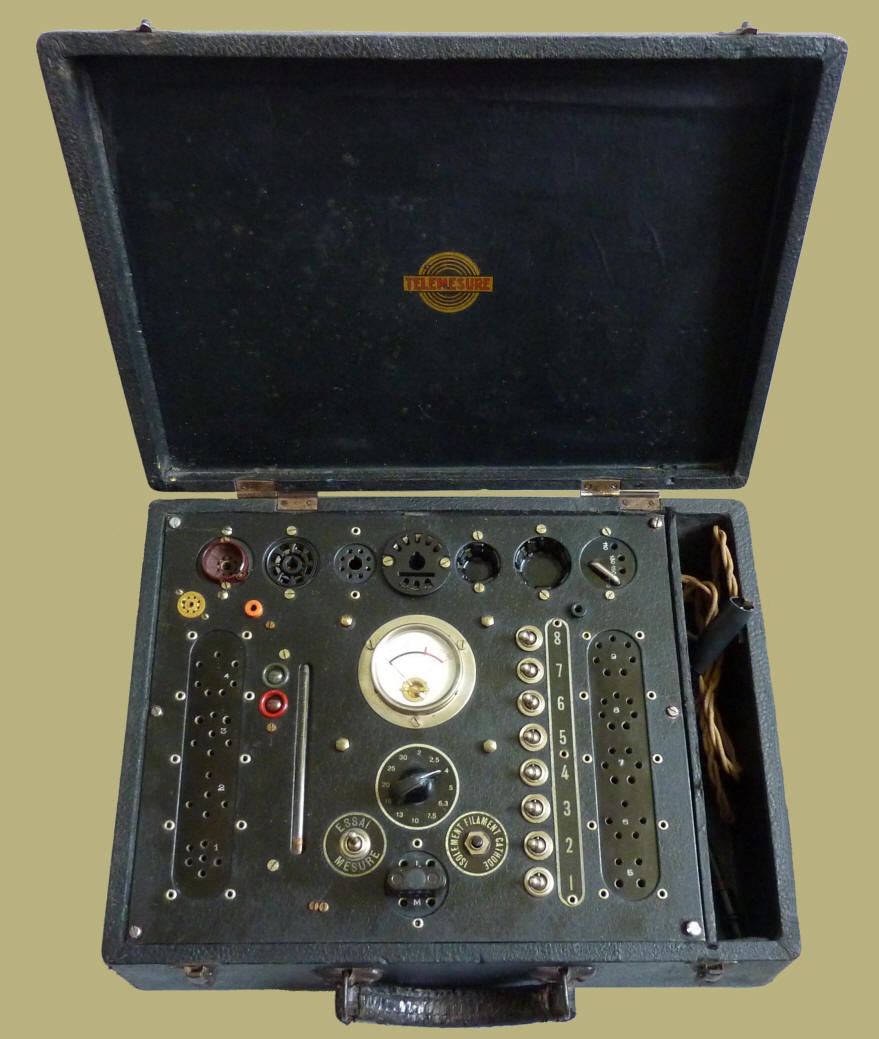

Lessenaarmodel in houten koffer, bekleed met zwart kunstleer. Geschikt voor het meten van emissie en lek. Gemaakt door Télémesure rond 1939. Het bedrijf bestaat sinds 1932. In 1946 werd Télémesure overgenomen door Manufacture d'Appareil Radio-Électrique du Rhône (MARER), 39 Route de Vaulx, Lyon-Villeurbanne. Télémesure bleef één van de merknamen van MARER. Onder deze merknaam verschenen in 1945 de voltmeter Radio-Test R4 en de buizentester Major; in 1946 de buizentester L46 en in 1948 de L48A.
Beschrijving van het apparaat
Onder de meter (schaal 0-50 mA) bevindt zich de standenschakelaar voor de gloeistroom met de standen: 2, 2,5, 4, 5, 6,3, 7,5, 10, 13, 16, 20, 25 en 30 volt.
Links van de standenschakelaar zit een schakelaar met de tekst "Essai/Mesure". In de bovenste stand wordt de gloeidraad getest, in de onderste stand kan een meting worden uitgevoerd.
Rechts van de standenschakelaar zit een drukknop, waarmee de gloeidraad kan worden geïsoleerd van de kathode.
Recht onder de standenschakelaar kunnen meetsnoeren en een jumper worden aangebracht. Via de beide bovenste contacten, gemerkt "L", kan de doorgang van b.v. een gloeilamp worden getest. In het midden wordt de meetspanning doorverbonden met een jumper. Op deze plek kan ook 70 volt gelijkspanning worden aangesloten voor het meten van condensatoren. Via de onderste contacten, gemerkt "M", kan een lektest worden gedaan. De neonlamp werkt dan als indicator.
De contacten voor de gloeidraden zijn vast bedraad; de schakelaars, genummerd 1 t/m 8, kunnen worden gebruikt om op de overige buispennen een meetspanning van 110 volt te zetten. Omdat de meter alleen geschikt is voor vooroorlogse buizen met maximaal 8 pennen, worden alleen de eerste 6 schakelaars gebruikt. Schakelaar 7 schakelt de topaansluiting (oranje en zwarte bus) en de centrale pen van een loctal buis. Schakelaar 8 kan worden gebruikt in het geval van een uitbreiding.
Links en rechts bevinden zich twee strips met buisvoeten, genummerd van 1 t/m 9 (links 1-4, rechts 5-9), genummerd van onderen naar boven. Verder is bovenaan nog een rij buisvoeten aangebracht. De linker positie kon worden gebruikt voor een extra voet; in dit geval een Engelse B7. In de oorspronkelijke situatie zaten op die plaats de controlelampjes. Deze zijn nu naar onderen verplaatst.


Overzicht van de buisvoeten


Strips   Bovenste rij van links naar rechts
1 B3/B4/B5/B6 B7
2 B5G, E34, O B8G (Loctal)
3 B7B, Q* K8A, IO (International Octal)
4 B/C Y8A, G8A
5 UX4 P5, Ct5
6 UY5 P8A, Ct8
7 UX6 Netspanningskiezer: 110, 130, 150, 220 volt
8 UX7
9 U7B
   *) bijvoorbeeld voor een DW1B of een TM4Q
Rechts naast de linker strip met buisvoeten zitten twee controlelampjes: groen: gloeidraad intact, rood: kortsluiting.
Links van het midden is een neonbuis met een schaalverdeling (1-10) aangebracht. Deze dient als indicatorbuis voor een lektest.
Waarschuwing: wanneer de buizentester is aangesloten op het lichtnet kan spanning komen te staan op de metalen onderdelen of op de metaalverf van de te testen buis!
Gegevens
Serienummer geen
Afmetingen (h x b x d) 11/15 x 37,5 x 27 cm
Gemaakt in ± 1939 Schema
Aangeschaft in 2015 Buisvoeten en schakelaars + referentielijstje
Gewicht 3,6 kg
Onderzijde van het chassis

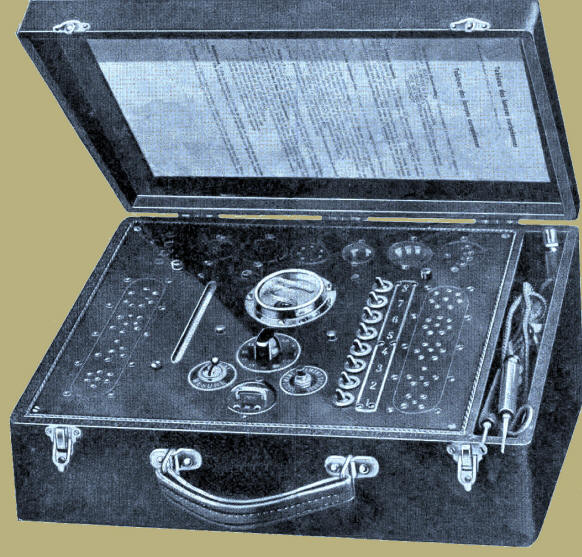

Afbeelding uit de gebruiksaanwijzing
